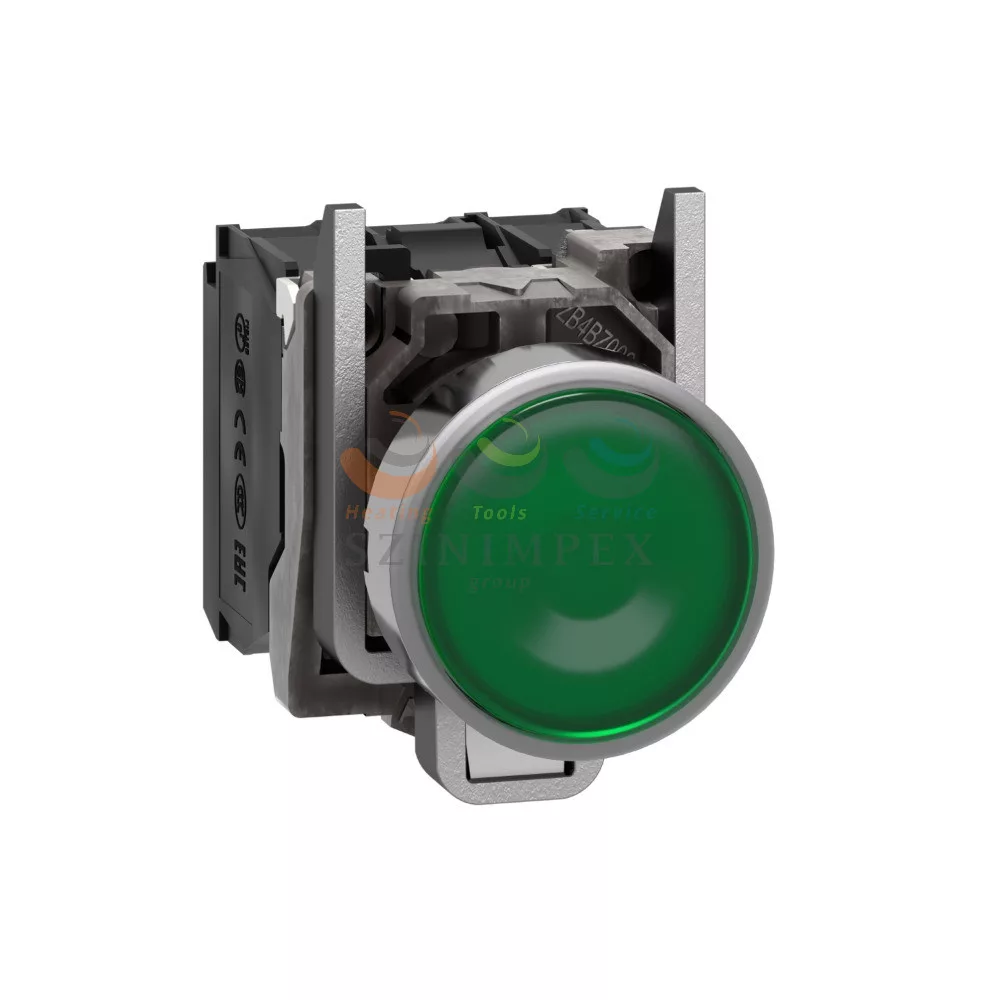

Schneider Electric harmony komplett fém LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 24 VAC/DC, zöld

9 426 Ft
(7 422 Ft+áfa)

Schneider Electric harmony komplett fém LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 24 VAC/DC, zöld

Name: Schneider Electric harmony komplett fém LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 24 VAC/DC, zöld
Brand: Schneider Electric
SKU: XB4BW33B5
Price: 9426 HUF
Availability: InStock

Raktáron

9 426 Ft
(7 422 Ft+áfa)

Szállítási idő:

1-3 munkanap

Használati útmutató :

MEGNYITÁS

Rövid leírás:

A Schneider Electric Harmony komplett fém LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 24VAC/DC, zöld (XB4BW33B5) gépek és berendezések kezelőfelületének kialakításához használható működtető- vagy kezelőelem. Főbb jellemzői: Érintkezők anyaga: Ezüst ötvözet (Ag/Ni); IP védettségi szint: IP66 megfelel MSZ EN 60529; IP67; IP69K; IP69K kettős szigetelés.

Nagyobb projektre vagy céges beszerzésre készül?

Nagyobb mennyiségű vagy projektjellegű megrendelés esetén kérjen személyre szabott ajánlatot!

Egyedi ajánlatot kérek

Részletek

Részletes leírás:

A Schneider Electric Harmony komplett fém LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 24VAC/DC, zöld (XB4BW33B5) gépek és berendezések kezelőfelületének kialakításához használható működtető- vagy kezelőelem. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

Műszaki paraméterek:

Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
IP védettségi szint: IP66 megfelel MSZ EN 60529; IP67; IP69K; IP69K kettős szigetelés
fej típusa: Szabványos
kezelő típusa: Rugós
szerelési átmérő: 22,5 mm
Érintkezők típusa és összetétele: 1 NO + 1 NC

Kiválasztási szempontok:

A kiválasztásnál a kezelőelem működését, jelölését, színét, érintkezőit, szerelési méretét és védettségét kell figyelembe venni.

Nagyobb projektre vagy céges beszerzésre készül?

Nagyobb mennyiségű vagy projektjellegű megrendelés esetén kérjen személyre szabott ajánlatot!

Egyedi ajánlatot kérek

Adatok

Vonalkód:

3 389 110 892 048

Gyártó:

Schneider Electric

Gyártói cikkszám:

XB4BW33B5

Termékcsalád:

Harmony XB4

Névleges tápfeszültség:

24 V AC SELV -50/60 Hz

Termékcsalád:

Harmony XB4R

Készülék rövid neve:

XB4F

[Us] névleges tápfeszültség:

24 V AC SELV -50/60 Hz

Csatlakozás típusa:

Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1; Csavaros csatlakozás, 1 x 0,25...1 x 0,34 mm² kábelvég nélkül megfelel IEC 60947-1

Fej típusa:

Szabványos

Fényforrás:

Universal LED

Izzó foglalat:

Beépített LED

Jelzőegység fej:

Kerek

Kezelő kiegészítő információ:

Sima búrákkal

Kezelő típusa:

rugós

Kezelőprofil:

Zöld süllyesztett

Külső tokozat anyaga:

Króm bevont fém

Minimális rendelési mennyiég:

Rögzítőperem anyaga:

Zamak

Szerelési átmérő:

22,5 mm

Termék vagy alkatrész típusa:

Világító nyom nyomógomb

Érintkezők működése:

Lassan bontó

Érintkezők típusa és összetétele:

1 NO + 1 NC

[Ui] névleges szigetelési feszültség:

600 V (szennyezési fok 3) megfelel IEC 60947-1

[Uimp] névleges lökő-feszültség állóság:

6 kV megfelel IEC 60947-1

Magasság:

47 mm

Szélesség:

30 mm

Mélység:

57 mm

[Ie] névleges üzemi áram:

3 A -240 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991; 6 A -125...180 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991; 0,1 A -600 V, DC-14, Q600 megfelel IEC 60947-5-1/1991; 0,27 A -250 V, DC-14, Q600 megfelel IEC 60947-5-1/1991; 0,55 A -125 V, DC-14, Q600 megfelel IEC 60947-5-1/1991; 1,2 A -600 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991

[Ith] egyezményes nyitott szerelési termikus áram:

10 A megfelel IEC 60947-5-1/1991

Betáplálási feszültség korlátok:

19,2…30 V DC elkülönítetlen; 21,6…26,4 V AC

Csavarfej alakja:

Kereszt megfelelő Philips no 1 csavarhúzó; Kereszt megfelelő pozidriv No 1 csavarhúzó; Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó; Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó

Elektromos élettartam:

1000000 ciklus, AC-15: B300, 2 A -230 V, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1 K. melléklet; 1000000 ciklus, AC-15: B300, 3 A -125...180 V, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1 K. melléklet; 1000000 ciklus, AC-15: B300, 4 A -24 Veff, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1 K. melléklet; +2 további változat

Ellenállás nagy nyomású mosóval szemben:

7000000 Pa -55 °C, távolság: 0,1 m

Jelzéstípus:

Folyamatos

Készülék megjelenése:

Komplett termék

Mechanikai tartósság:

10000000 ciklus

Meghúzási nyomaték:

0,8…1,2 N.m megfelel IEC 60947-1

Működési út:

1,5 mm (NC változó elektromos állapot); 2,6 mm (NO változó elektromos állapot); 4,3 mm (összes úthossz)

Pozitív nyitás:

Van megfelel IEC 60947-5-1 3-as szakasz

Rövidzárlat-védelem:

10 A megszakító típus gG megfelel IEC 60947-5-1/1991

Végpontok leírása ISO n°1:

(21-22)NC; (13-14)NO

Áramfelvétel:

18 mA

Átmeneti ellenállás:

1 kV megfelel IEC 61000-4-5 3. szint

Élettartam:

100000 H 24 V visszatérése esetén

Érintkezők anyaga:

Ezüst ötvözet (Ag/Ni)

Érintkezők használata:

Szabványos érintkezők

Üzemelési erő:

3,5 N NC változó elektromos állapot; 3,8 N

Szabványok:

IEC 60947-5-1/1991; JIS C 4520; IEC 60947-6-1; CSA C22.2 No 14; IEC 60947-5-5; IEC 60947-1; UL 508-CM; JIS C8201-2-2

IP védettségi szint:

IP669 megfelel MSZ EN 60529; IP671; IP69K; IP69K kettős szigetelés

IK védettségi fokozat:

IK07 megfelel IEC 50102

Terméktanúsítványok:

CSA-Ex; LROS (függőben); BV; UL listed; DNV-GL

Tárolási környezeti levegő hőmérséklet:

-40…70 °C

Üzemi környezeti levegő hőmérséklet:

-40…70 °C

Gyártói adatlap:

LETÖLTÉS

Tömeg:

96,58 g/db
