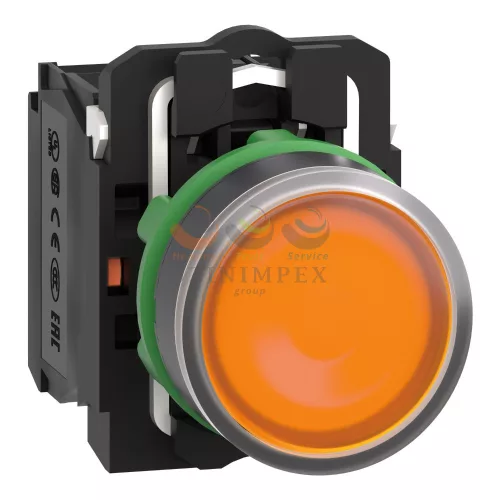

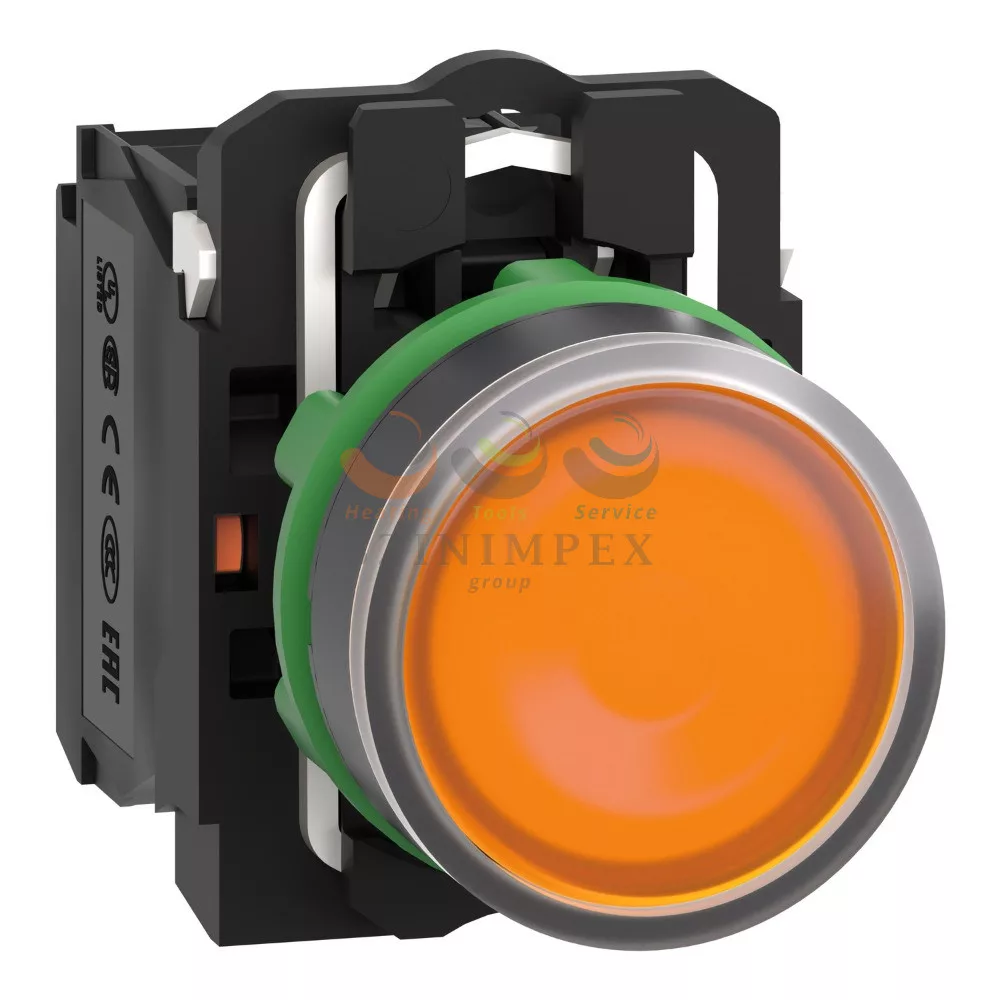

Schneider Electric harmony komplett műanyag LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 230 VAC, narancssárga

23,96 €

Schneider Electric harmony komplett műanyag LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 230 VAC, narancssárga

Name: Schneider Electric harmony komplett műanyag LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 230 VAC, narancssárga
Brand: Schneider Electric
SKU: XB5AW35M5
Price: 23.96 EUR
Availability: InStock

На залихама

23,96 €

Време испоруке:

1-3 munkanap

Uputstvo za upotrebu :

MEGNYITÁS

Rövid leírás:

A Schneider Electric Harmony komplett műanyag LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 230VAC, narancssárga (XB5AW35M5) gépek és berendezések kezelőfelületének kialakításához használható működtető- vagy kezelőelem. Főbb jellemzői: Érintkezők anyaga: Ezüst ötvözet (Ag/Ni); IP védettségi szint: IP66 megfelel MSZ EN 60529; IP69K; IP69K kettős szigetelés; IP67.

Детаљи

Részletes leírás:

A Schneider Electric Harmony komplett műanyag LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 230VAC, narancssárga (XB5AW35M5) gépek és berendezések kezelőfelületének kialakításához használható működtető- vagy kezelőelem. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

Műszaki paraméterek:

Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
IP védettségi szint: IP66 megfelel MSZ EN 60529; IP69K; IP69K kettős szigetelés; IP67
fej típusa: Szabványos
kezelő típusa: Rugós
lámpabúra / tető / kezelőszerv színe: Narancs
szerelési átmérő: 22,5 mm

Kiválasztási szempontok:

A kiválasztásnál a kezelőelem működését, jelölését, színét, érintkezőit, szerelési méretét és védettségét kell figyelembe venni.

Подаци

Vonalkód:

3 389 110 904 208

Gyártó:

Schneider Electric

Gyártói cikkszám:

XB5AW35M5

Termékcsalád:

Harmony XB5

Névleges betáplálási feszültség:

230...240 V AC 50/60 Hz

Termékcsalád:

Harmony XB5R

Készülék rövid neve:

XB5DD

Lámpabúra / tető / kezelőszerv színe:

Narancs

[Us] névleges betáplálási feszültség:

230...240 V AC 50/60 Hz

Csatlakozás típusa:

Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1; Csavaros csatlakozás, 1 x 0,25...1 x 0,34 mm² kábelvég nélkül megfelel IEC 60947-1

Fej típusa:

Szabványos

Fényforrás:

Universal LED

Izzó foglalat:

Beépített LED

Jelzőegység fej:

Kerek

Kezelő kiegészítő információ:

Sima búrákkal

Kezelő típusa:

rugós

Kezelőprofil:

Narancs süllyesztett, jelöletlen

Külső tokozat anyaga:

Sötétszürke műanyag

Minimális rendelési mennyiég:

Rögzítőperem anyaga:

Műanyag

Szerelési átmérő:

22,5 mm

Termék vagy alkatrész típusa:

Világító nyom nyomógomb

Érintkezők működése:

Lassan bontó

Érintkezők típusa és összetétele:

1 NO + 1 NC

[Ui] névleges szigetelési feszültség:

600 V (szennyezési fok 3) megfelel IEC 60947-1

[Uimp] névleges lökő-feszültség állóság:

6 kV megfelel IEC 60947-1

Magasság:

42 mm

Szélesség:

30 mm

Mélység:

57 mm

[Ie] névleges üzemi áram:

3 A -240 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991; 6 A -125...180 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991; 0,1 A -600 V, DC-14, Q600 megfelel IEC 60947-5-1/1991; 0,27 A -250 V, DC-14, Q600 megfelel IEC 60947-5-1/1991; 0,55 A -125 V, DC-14, Q600 megfelel IEC 60947-5-1/1991; 1,2 A -600 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991

[Ith] egyezményes nyitott szerelési termikus áram:

10 A megfelel IEC 60947-5-1/1991

Betáplálási feszültség korlátok:

195…264 V AC

Csavarfej alakja:

Kereszt megfelelő Philips no 1 csavarhúzó; Kereszt megfelelő pozidriv No 1 csavarhúzó; Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó; Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó

Elektromos élettartam:

1000000 ciklus, AC-15: B300, 2 A -230 V, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1 K. melléklet; 1000000 ciklus, AC-15: B300, 3 A -125...180 V, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1 K. melléklet; 1000000 ciklus, AC-15: B300, 4 A -24 Veff, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1 K. melléklet; +2 további változat

Ellenállás nagy nyomású mosóval szemben:

7000000 Pa -55 °C, távolság: 0,1 m

Jelzéstípus:

Folyamatos

Készülék megjelenése:

Komplett termék

Mechanikai tartósság:

10000000 ciklus

Meghúzási nyomaték:

0,8…1,2 N.m megfelel IEC 60947-1

Működési út:

1,5 mm (NC változó elektromos állapot); 2,6 mm (NO változó elektromos állapot); 4,3 mm (összes úthossz)

Pozitív nyitás:

Van megfelel IEC 60947-5-1 3-as szakasz

Rövidzárlat-védelem:

10 A megszakító típus gG megfelel IEC 60947-5-1/1991

Végpontok leírása ISO n°1:

(13-14)NO; (21-22)NC

Áramfelvétel:

14 mA

Átmeneti ellenállás:

1 kV megfelel IEC 61000-4-5 3. szint

Élettartam:

100000 H 24 V visszatérése esetén

Érintkezők anyaga:

Ezüst ötvözet (Ag/Ni)

Érintkezők használata:

Szabványos érintkezők

Üzemelési erő:

3,5 N NC változó elektromos állapot; 3,8 N

Szabványok:

IEC 60947-5-1/1991; UL 508-CM; CSA C22.2 No 14; IEC 60947-5-5; IEC 60947-1; JIS C 4520; JIS C8201-2-2

IP védettségi szint:

IP669 megfelel MSZ EN 60529; IP69K; IP69K kettős szigetelés; IP671

IK védettségi fokozat:

IK05 megfelel IEC 50102

Terméktanúsítványok:

CSA-Ex; LROS (függőben); BV; UL listed; DNV-GL

Tárolási környezeti levegő hőmérséklet:

-40…70 °C

Túlfeszültségi kategória:

II. osztály conforming to IEC 60536

Üzemi környezeti levegő hőmérséklet:

-40…70 °C

Gyártói adatlap:

LETÖLTÉS

Маса:

55,7 g/db
