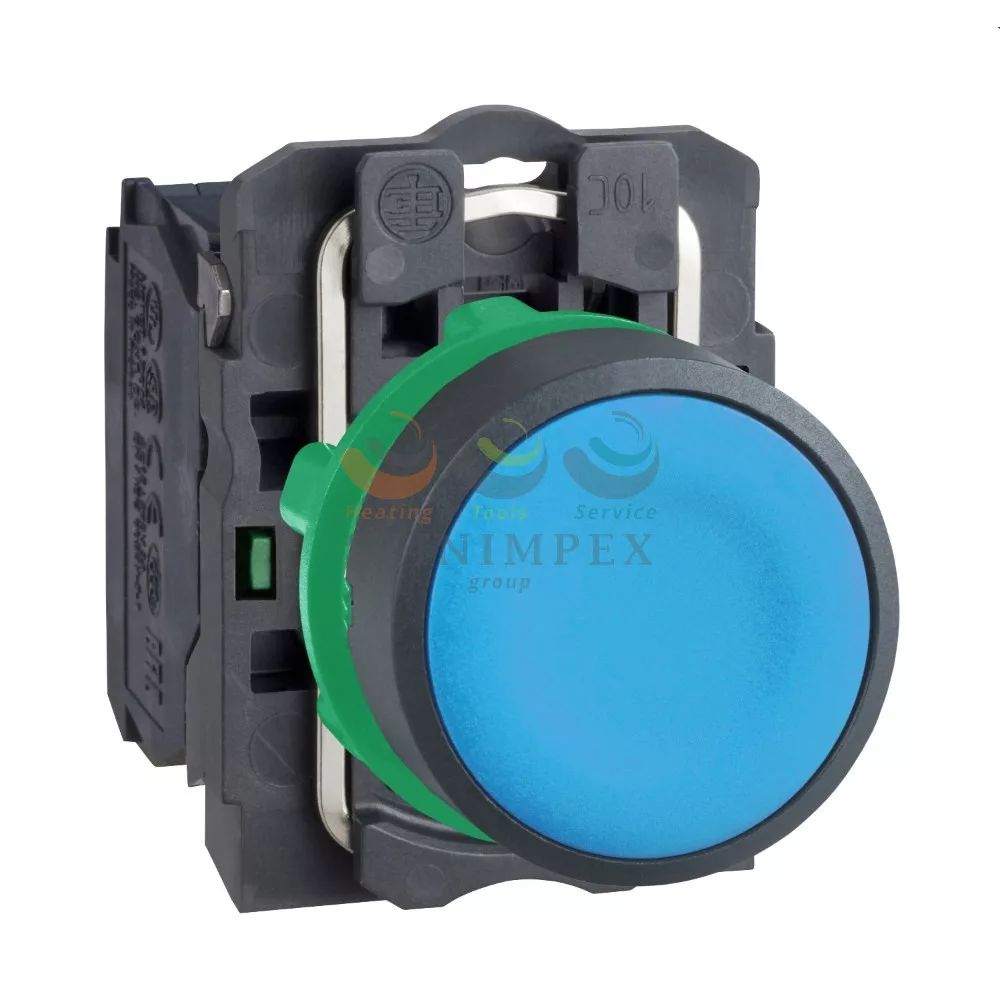

Schneider Electric harmony komplett műanyag nyomógomb, Ø22, visszatérő, 1NO, kék

8,18 €

Schneider Electric harmony komplett műanyag nyomógomb, Ø22, visszatérő, 1NO, kék

Name: Schneider Electric harmony komplett műanyag nyomógomb, Ø22, visszatérő, 1NO, kék
Brand: Schneider Electric
SKU: XB5AA61
Price: 8.18 EUR
Availability: InStock

На залихама

8,18 €

Време испоруке:

1-3 munkanap

Uputstvo za upotrebu :

MEGNYITÁS

Rövid leírás:

A Schneider Electric Harmony komplett műanyag nyomógomb, Ø22, visszatérő, 1NO, kék (XB5AA61) gépek és berendezések kezelőfelületének kialakításához használható működtető- vagy kezelőelem. Főbb jellemzői: Érintkezők anyaga: Ezüst ötvözet (Ag/Ni); IP védettségi szint: IP66 megfelel MSZ EN 60529; IP67; IP69K; IP69K kettős szigetelés.

Детаљи

Részletes leírás:

A Schneider Electric Harmony komplett műanyag nyomógomb, Ø22, visszatérő, 1NO, kék (XB5AA61) gépek és berendezések kezelőfelületének kialakításához használható működtető- vagy kezelőelem. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

Műszaki paraméterek:

Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
IP védettségi szint: IP66 megfelel MSZ EN 60529; IP67; IP69K; IP69K kettős szigetelés
fej típusa: Szabványos
kezelő típusa: Rugós
szerelési átmérő: 22,5 mm
Érintkezők típusa és összetétele: 1 NO

Kiválasztási szempontok:

A kiválasztásnál a kezelőelem működését, jelölését, színét, érintkezőit, szerelési méretét és védettségét kell figyelembe venni.

Подаци

Vonalkód:

3 389 110 134 407

Gyártó:

Schneider Electric

Gyártói cikkszám:

XB5AA61

Termékcsalád:

Harmony XB5

Termékcsalád:

Harmony XB5R

Készülék rövid neve:

XB5DD

Csatlakozás típusa:

Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1; Csavaros csatlakozás, 1 x 0,25...1 x 0,34 mm² kábelvég nélkül megfelel IEC 60947-1

Fej típusa:

Szabványos

Jelzőegység fej:

Kerek

Kezelő típusa:

rugós

Kezelőprofil:

Kék süllyesztett, jelöletlen

Külső tokozat anyaga:

Műanyag; Sötétszürke műanyag

Minimális rendelési mennyiég:

Rögzítőperem anyaga:

Műanyag

Szerelési átmérő:

22,5 mm

Termék vagy alkatrész típusa:

Nyomógomb

Érintkezők működése:

Lassan bontó

Érintkezők típusa és összetétele:

1 NO

[Ui] névleges szigetelési feszültség:

600 V (szennyezési fok 3) megfelel IEC 60947-1

[Uimp] névleges lökő-feszültség állóság:

6 kV megfelel IEC 60947-1

Magasság:

42 mm

Szélesség:

30 mm

Mélység:

52 mm

[Ie] névleges üzemi áram:

3 A -240 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991; 6 A -125...180 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991; 0,1 A -600 V, DC-14, Q600 megfelel IEC 60947-5-1/1991; 0,27 A -250 V, DC-14, Q600 megfelel IEC 60947-5-1/1991; 0,55 A -125 V, DC-14, Q600 megfelel IEC 60947-5-1/1991; 1,2 A -600 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991

[Ith] egyezményes nyitott szerelési termikus áram:

10 A megfelel IEC 60947-5-1/1991

Csavarfej alakja:

Kereszt megfelelő Philips no 1 csavarhúzó; Kereszt megfelelő pozidriv No 1 csavarhúzó; Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó; Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó

Elektromos élettartam:

1000000 ciklus AC-15: B300, 2 A -230 V, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1/1991: K. függelék; 1000000 ciklus AC-15: B300, 3 A -125...180 V, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1/1991: K. függelék; 1000000 ciklus AC-15: B300, 4 A -24 Veff, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1/1991: K. függelék; +2 további változat

Ellenállás nagy nyomású mosóval szemben:

7000000 Pa -55 °C, távolság: 0,1 m

Kompatibilitási kód:

XB5

Készülék megjelenése:

Komplett termék

Mechanikai tartósság:

10000000 ciklus

Meghúzási nyomaték:

0,8…1,2 N.m megfelel IEC 60947-1

Működési út:

2,6 mm (NO változó elektromos állapot); 4,3 mm (összes úthossz)

Pozitív nyitás:

Nincs

Rövidzárlat-védelem:

10 A megszakító típus gG megfelel IEC 60947-5-1/1991

Szigetelő sapka:

Nem

Végpontok leírása ISO n°1:

(13-14)NO

Érintkezők anyaga:

Ezüst ötvözet (Ag/Ni)

Érintkezők használata:

Szabványos érintkezők

Üzemelési erő:

3,8 N NO változó elektromos állapot

Szabványok:

JIS C 4520; IEC 60947-5-1/1991; CSA C22.2 No 14; IEC 60947-1; IEC 60947-5-5; UL 508-CM; JIS C8201-2-2

IP védettségi szint:

IP669 megfelel MSZ EN 60529; IP671; IP69K; IP69K kettős szigetelés

IK védettségi fokozat:

IK03 megfelel IEC 50102

Terméktanúsítványok:

DNV-GL; CSA-Ex; UL listed; LROS (függőben); BV

Tárolási környezeti levegő hőmérséklet:

-40…70 °C

Túlfeszültségi kategória:

II. osztály conforming to IEC 60536

Üzemi környezeti levegő hőmérséklet:

-40…70 °C

Gyártói adatlap:

LETÖLTÉS

Маса:

36 g/db
