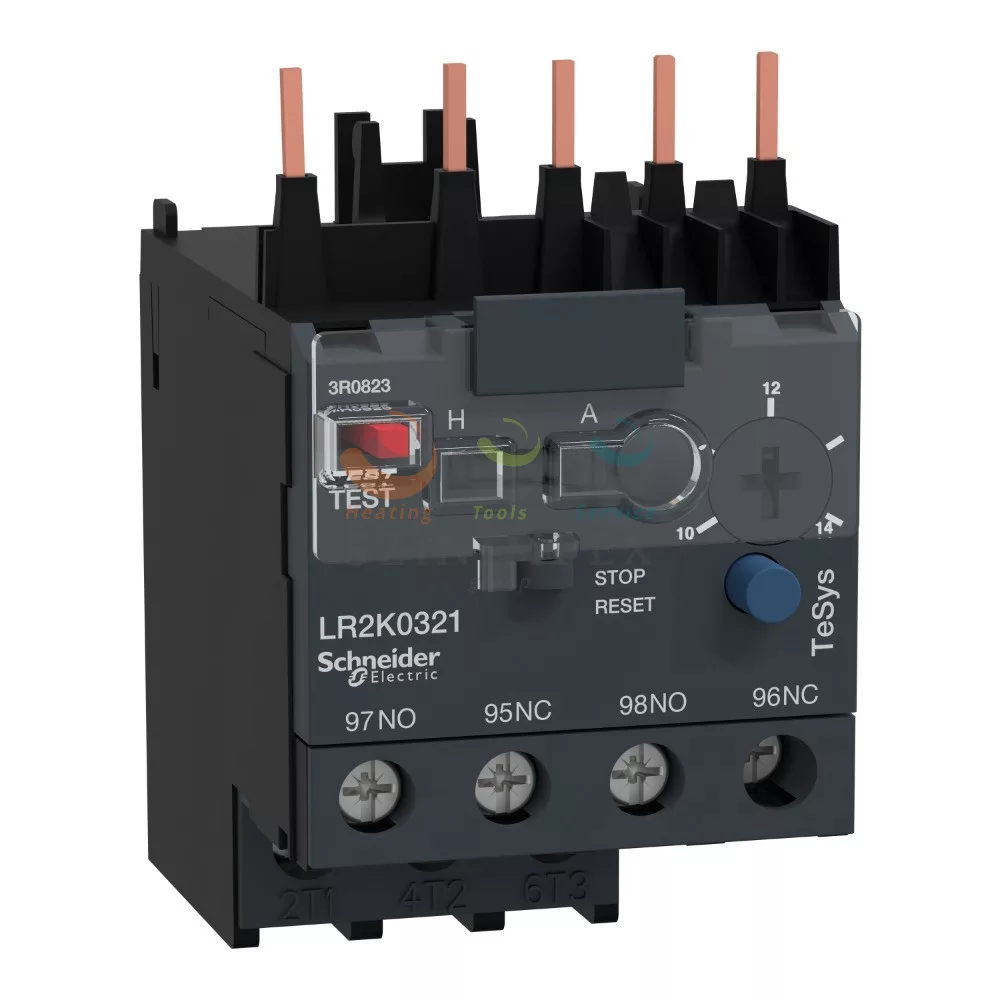

Schneider Electric hőkioldó 10-14 A, LR2K0321

39,89 €

Schneider Electric hőkioldó 10-14 A, LR2K0321

Name: Schneider Electric hőkioldó 10-14 A, LR2K0321
Brand: Schneider Electric
SKU: LR2K0321
Price: 39.89 EUR
Availability: InStock

На залихама

39,89 €

Време испоруке:

1-3 munkanap

Uputstvo za upotrebu :

MEGNYITÁS

Rövid leírás:

A Schneider Electric Hőkioldó 10-14A (LR2K0321) motoros alkalmazások indításához, kapcsolásához vagy védelméhez tervezett készülék. Főbb jellemzői: IP védettségi fokozat: IP2X megfelel MSZ EN 60529; Relé alkalmazása: Motorvédelem.

Детаљи

Részletes leírás:

A Schneider Electric Hőkioldó 10-14A (LR2K0321) motoros alkalmazások indításához, kapcsolásához vagy védelméhez tervezett készülék. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

Műszaki paraméterek:

IP védettségi fokozat: IP2X megfelel MSZ EN 60529
Relé alkalmazása: Motorvédelem
termikus védelem beállítási tartomány: 10…14 A
Hálózat frekvenciája: <= 400 Hz
Mélység: 65 mm
Segédérintkezők összetétele: 1 NO + 1 NC

Kiválasztási szempontok:

A kiválasztásnál a motor névleges adatait, a beállítási tartományt, a vezérlőfeszültséget és a kapcsolódó készülékek kompatibilitását kell ellenőrizni.

Подаци

Vonalkód:

3 389 110 705 881

Gyártó:

Schneider Electric

Gyártói cikkszám:

LR2K0321

Ui névleges szigetelési feszültség:

Betápláló áramkör: 690 V megfelel BS 5424; Betápláló áramkör: 690 V megfelel IEC 60947-1; Betápláló áramkör: 750 V megfelel VDE 0113; Betápláló áramkör: 600 V megfelel CSA C22.2 No 14

Termékcsalád:

TeSys LR2 K

Termékcsalád:

Thalassa

Terméknév:

TeSys LS1

Készülék rövid neve:

LR3D

Hálózat típusa:

AC; DC

Ui névleges szigetelési feszültség:

Relé alkalmazása:

Motorvédelem

Termikus védelem beállítási tartomány:

10…14 A

Termék vagy alkatrész típusa:

Differenciális túlterhelésrelé

Termékkompatibilitás:

LC7K; LP4K; LC1K; LP1K

Túlterhelés kapcsolási osztály:

10A osztály megfelel IEC 60947-4-1 § 7-2-1-5-2

Hálózat frekvenciája:

<= 400 Hz

Ue névleges üzemi feszültség:

<= 690 V esetén betápláló áramkör; 6 V AC AC-15: B300 esetén jelbemenet ENC_A, ENC_B, ENC_I; 250 V DC DC-14 esetén jelbemenet ENC_A, ENC_B, ENC_I

[Uimp] névleges lökő-feszültség állóság:

6 kV

Magasság:

58 mm

Szélesség:

45 mm

Mélység:

65 mm

Fázis meghibásodási érzékenység:

Igen megfelel IEC 60947-4-1 § 7-2-1-5-2

Helyi jelzés:

Szétkapcsolásjelző (sárga)

Ith konvencionális termikus szabad levegő áram:

6 A esetén jelbemenet ENC_A, ENC_B, ENC_I

Kapcsolatok – sorkapcsok:

Csavaros csatlakozás 1 kábel 1,5…4 mm²tömör; Csavaros csatlakozás 2 kábel 1,5…4 mm²tömör; Csavaros csatlakozás 1 kábel 0,75…4 mm²rugalmas kábelvég nélkül; Csavaros csatlakozás 2 kábel 0,75…4 mm²rugalmas kábelvég nélkül; Csavaros csatlakozás 1 kábel 0,34…2,5 mm²rugalmas kábelvéggel; Csavaros csatlakozás 2 kábel 0,34…1,5 mm²rugalmas kábelvéggel

Kapcsolódó biztosíték névleges értéke:

6 A gG for jelbemenet ENC_A, ENC_B, ENC_I megfelel VDE 0660-102; 6 A gG for jelbemenet ENC_A, ENC_B, ENC_I megfelel IEC 60947-1

Meghúzási nyomaték:

1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval 2. sz. Philips; 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval Ø 6 mm-es lemez; 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval pozidriv No 2

Rögzítő támogatás:

Védőrelé alatt; Lemez vagy panel szerelőkészlettel, közdarabokkal; Sín, közdarabokkal

Segédérintkezők összetétele:

1 NO + 1 NC

Teljesítmény veszteség pólusonként:

2 W

Vezérlés típusa:

Piros nyomógomb: kioldás teszt funkció; Kék nyomógomb: stop és kézi visszaállítás (nullázás); választókapcsoló, 2 állásos: kézi vagy automatikus visszaállítás

Szabványok:

IEC 60947-1; BS 5424; VDE 0660-102; NF C 68-102

Üzemi magasság:

2000 m hőmérséklettel járó jellemzőromlás nélkül

A környezeti levegő hőmérséklete a működéshez:

-20…55 °C hőmérséklettel járó jellemzőromlás nélkül megfelel IEC 60947-1; -30…60 °C csökkenéssel megfelel IEC 60947-1

IP védettségi fokozat:

IP2X megfelel MSZ EN 60529

Terméktanúsítványok:

UL-Aex; CSA-Ex; UKR

Tárolási környezeti levegő hőmérséklet:

-40…70 °C

Gyártói adatlap:

LETÖLTÉS

Маса:

162,8 g/db
