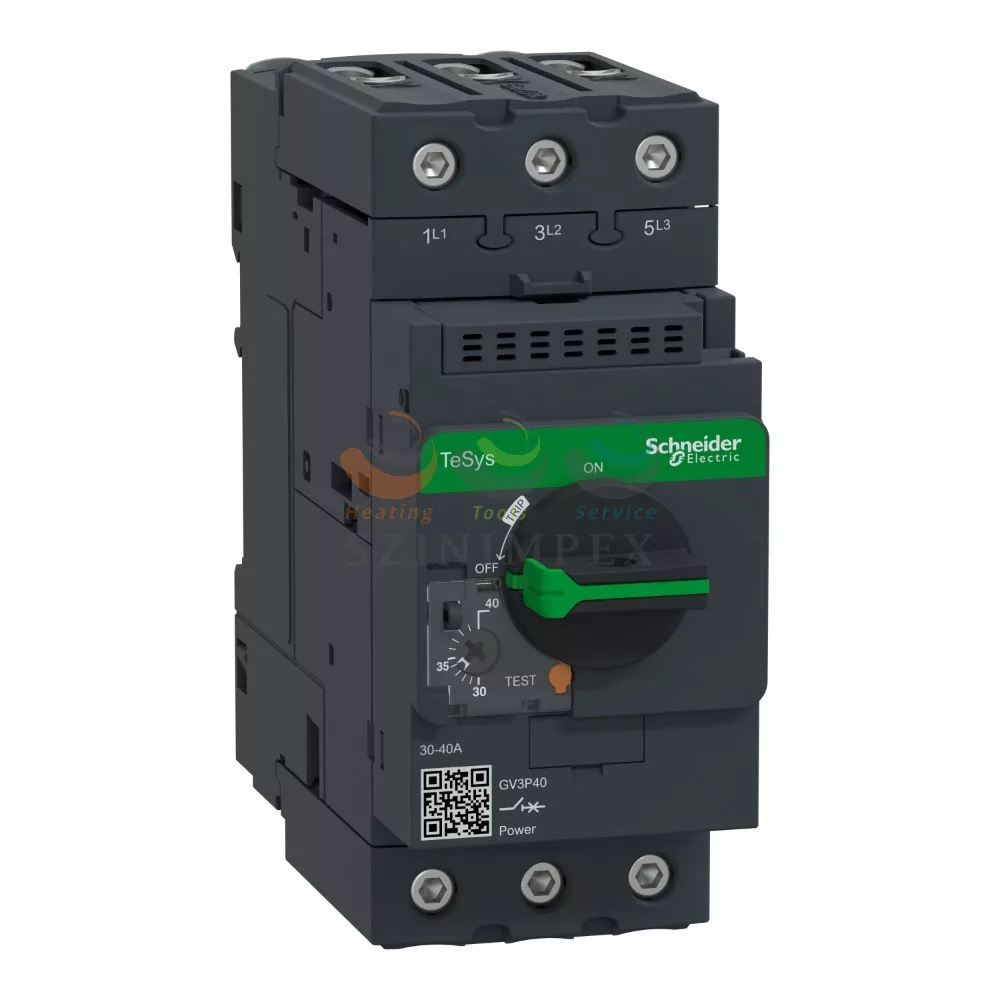

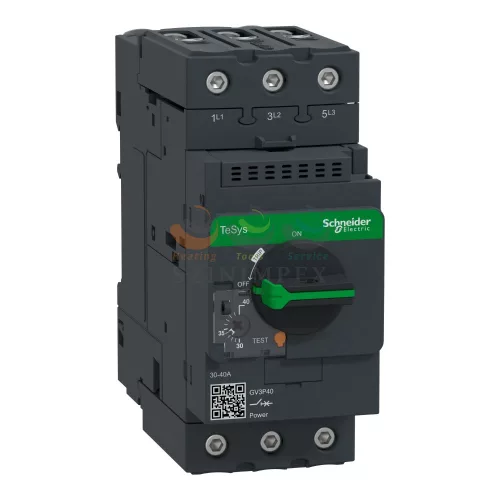

Schneider Electric motorvédő kapcsoló 40 A, GV3P40

181,27 €

Schneider Electric motorvédő kapcsoló 40 A, GV3P40

Name: Schneider Electric motorvédő kapcsoló 40 A, GV3P40
Brand: Schneider Electric
SKU: GV3P40
Price: 181.27 EUR
Availability: InStock

На залихама

181,27 €

Време испоруке:

1-3 munkanap

Uputstvo za upotrebu :

MEGNYITÁS

Rövid leírás:

A Schneider Electric Motorvédő kapcsoló 40 A (GV3P40) motoros alkalmazások indításához, kapcsolásához vagy védelméhez tervezett készülék. Főbb jellemzői: IP védettségi szint: IP20 megfelel MSZ EN 60529; Szín: Sötétszürke.

Детаљи

Részletes leírás:

A Schneider Electric Motorvédő kapcsoló 40 A (GV3P40) motoros alkalmazások indításához, kapcsolásához vagy védelméhez tervezett készülék. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

A gyártói termékleírás alapján: TeSys GV motorvédő megszakító, 3 pólusú (3P), 40 A / 690 V, 3 fázisú motoros alkalmazásokhoz 18,5 kW / 400 V. termikus-mágneses védelmet biztosít 30–40 A hőkioldási tartományban, a mágneses kioldás 14xIn értéknél működik, és nagy megszakítási kapacitása Icu 50 kA / 400 V.

Műszaki paraméterek:

IP védettségi szint: IP20 megfelel MSZ EN 60529
Szín: Sötétszürke
Készülék alkalmazása: Beépítés
Mélység: 136 mm
Pólusok leírása: 3P
Ue névleges üzemi feszültség: 6 V AC 50/60 Hz megfelel IEC 60947-2

Kiválasztási szempontok:

A kiválasztásnál a motor névleges adatait, a beállítási tartományt, a vezérlőfeszültséget és a kapcsolódó készülékek kompatibilitását kell ellenőrizni.

Подаци

Vonalkód:

3 389 119 405 393

Gyártó:

Schneider Electric

Gyártói cikkszám:

GV3P40

Termékcsalád:

TeSys Deca - frame 3

Termékcsalád:

TeSys Deca

Terméknév:

TeSys GV4

Készülék rövid neve:

GV3P

Készülék alkalmazása:

Beépítés

Kioldóegység technológia:

Termikus-mágneses

Termék vagy alkatrész típusa:

Motor circuit breaker

Pólusok leírása:

[In] névleges áram:

40 A

Hálózat típusa:

Ue névleges üzemi feszültség:

6 V AC 50/60 Hz megfelel IEC 60947-2

Megszakítási kapacitás:

100 kA Icu -230/240 V AC 50/60 Hz megfelel IEC 60947-2; 50 kA Icu -400/415 V AC 50/60 Hz megfelel IEC 60947-2; 50 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2; 12 kA Icu -500 V AC 50/60 Hz megfelel IEC 60947-2; 6 kA Icu -6 V AC 50/60 Hz megfelel IEC 60947-2

Ui névleges szigetelési feszültség:

690 V AC 50/60 Hz megfelel IEC 60947-2

[Uimp] névleges lökő-feszültség állóság:

6 kV megfelel IEC 60947-2

Rögzítési mód:

35 mm szimmetrikus DIN sín: a kábelcsatorna léceire csiptetve; Panel 2 csavar, átmérő: 4 mm: hátlemezekre csavarozva (50 x 50 mm-es reflektorral)

Magasság:

132 mm

Szélesség:

55 mm

Mélység:

136 mm

Szín:

Sötétszürke

[Ith] egyezményes nyitott szerelési termikus áram:

40 A megfelel IEC 60947-2

Alkalmasság leválasztásra:

Igen megfelel IEC 60947-1

Elektromos élettartam:

50000 ciklus esetén AC-3e -415 V izzólámpa

Felhasználási kategória:

AC megfelel IEC 60947-2; AC-3e megfelel IEC 60947-4-1 § 7-2-1-5-2

Fázis meghibásodási érzékenység:

Igen megfelel IEC 60947-4-1 § 7-2-1-5-2

Hálózati frekvencia:

50/60 Hz megfelel IEC 60947-2

Mechanikai tartósság:

50000 ciklus

Meghúzási nyomaték:

5 N.m - mellett csavaros sorkapocs

Motorteljesítmény kW:

18,5 kW -400/415 V AC 50/60 Hz; 22 kW -500 V AC 50/60 Hz; 37 kW -6 V AC 50/60 Hz

Mágneses kioldási áram:

560 A

Névleges üzem:

Szünetmentes megfelel IEC 60947-4-1 § 7-2-1-5-2

Rögzítési pozíció:

Vízszintes; Függőleges

Teljesítmény veszteség pólusonként:

8 W

Termikus védelem beállítási tartomány:

30…40 A megfelel IEC 60947-2

Vezérlés típusa:

Forgatógomb

Szabványok:

IEC/EN 60947-2; EN/IEC 60947-4-2; UL 60947-4-1; CSA C22.2 No 60947-4-1; IEC/EN 60335-1:Clause 30.2; IEC/EN 60335-2-40:Annex JJ

Üzemi magasság:

3600...4500 m

IP védettségi szint:

IP20 megfelel MSZ EN 60529

A környezeti levegő hőmérséklete működés közben:

-20…60 °C

IK védelmi fokozat:

IK09 szekrény

Terméktanúsítványok:

CCC; UL-Aex; CSA-Ex; EAC; ATEX Cat 3G; LROS (függőben); BV; ACA TS; DNV Marine; UKR

Tárolási környezeti levegő hőmérséklet:

-40…80 °C

Gyártói adatlap:

LETÖLTÉS

Маса:

983 g/db
