Schneider Electric motorvédő kapcsoló 2,5-4 A

71,72 €

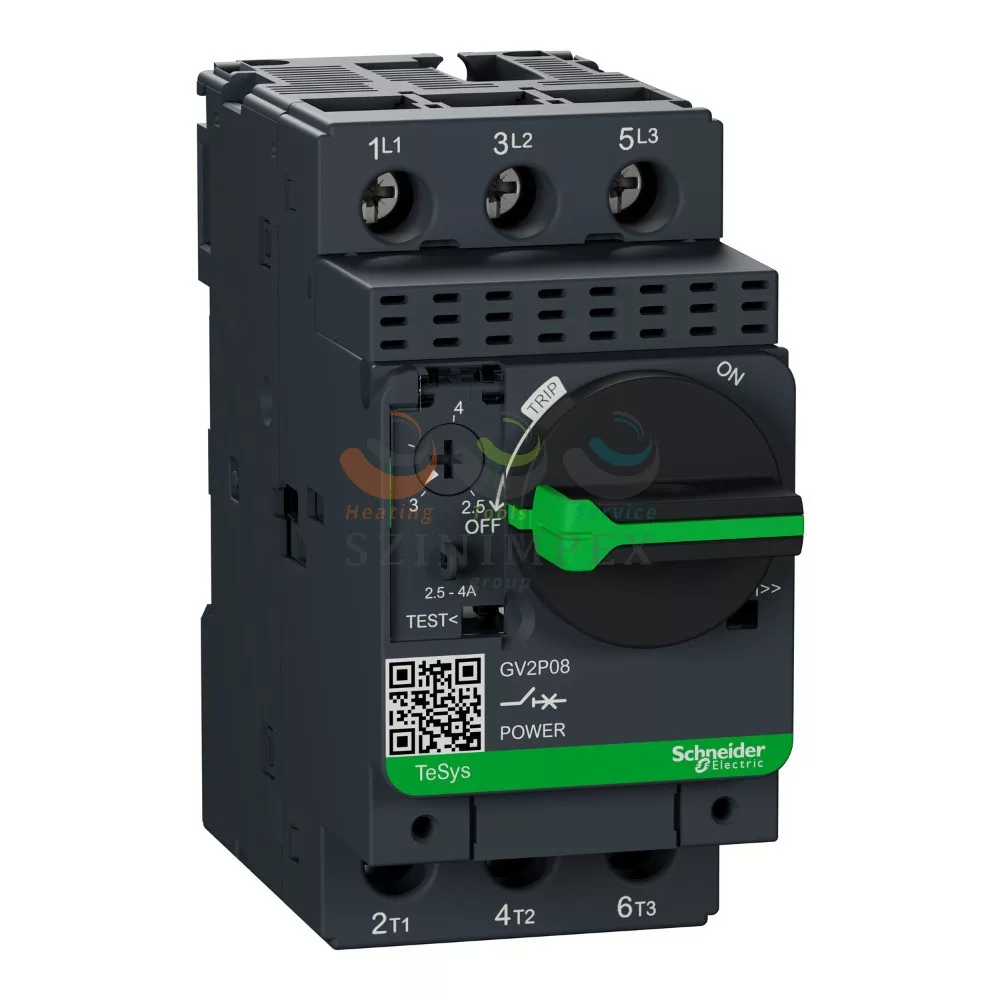

Schneider Electric motorvédő kapcsoló 2,5-4 A

Name: Schneider Electric motorvédő kapcsoló 2,5-4 A
Brand: Schneider Electric
SKU: GV2P08
Price: 71.72 EUR
Availability: InStock

На залихама

71,72 €

Време испоруке:

1-3 munkanap

Uputstvo za upotrebu :

MEGNYITÁS

Rövid leírás:

A Schneider Electric Motorvédő kapcsoló 2,5-4A (GV2P08) motoros alkalmazások indításához, kapcsolásához vagy védelméhez tervezett készülék. Főbb jellemzői: IP védettségi szint: IP20 megfelel MSZ EN 60529; Szín: Sötétszürke.

Детаљи

Részletes leírás:

A Schneider Electric Motorvédő kapcsoló 2,5-4A (GV2P08) motoros alkalmazások indításához, kapcsolásához vagy védelméhez tervezett készülék. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

A gyártói termékleírás alapján: TeSys GV motorvédő megszakító, 3 pólusú (3P), 4 A / 690 V, 3 fázisú motoros alkalmazásokhoz 1,1–1,5 kW / 400 V. Termikus-mágneses védelmet biztosít 2,5–4 A hőkioldási tartományban, mágneses kioldás 13xIn-nél, nagy megszakítási kapacitás Icu 100 kA / 400 V.

Műszaki paraméterek:

IP védettségi szint: IP20 megfelel MSZ EN 60529
Szín: Sötétszürke
Készülék alkalmazása: Beépítés
Mélység: 97 mm
Pólusok leírása: 3P
Ue névleges üzemi feszültség: 6 V AC 50/60 Hz megfelel IEC 60947-2

Kiválasztási szempontok:

A kiválasztásnál a motor névleges adatait, a beállítási tartományt, a vezérlőfeszültséget és a kapcsolódó készülékek kompatibilitását kell ellenőrizni.

Подаци

Vonalkód:

3 389 110 213 478

Gyártó:

Schneider Electric

Gyártói cikkszám:

GV2P08

Termékcsalád:

TeSys Deca - frame 2

Termékcsalád:

TeSys Deca

Terméknév:

TeSys GV3

Készülék rövid neve:

GV2PC

Készülék alkalmazása:

Beépítés

Kioldóegység technológia:

Termikus-mágneses

Termék vagy alkatrész típusa:

Motor circuit breaker

Pólusok leírása:

[In] névleges áram:

4 A

Hálózat típusa:

Ue névleges üzemi feszültség:

6 V AC 50/60 Hz megfelel IEC 60947-2

Megszakítási kapacitás:

100 kA Icu -230/240 V AC 50/60 Hz megfelel IEC 60947-2; 100 kA Icu -400/415 V AC 50/60 Hz megfelel IEC 60947-2; 100 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2; 100 kA Icu -500 V AC 50/60 Hz megfelel IEC 60947-2; 8 kA Icu -6 V AC 50/60 Hz megfelel IEC 60947-2

Ui névleges szigetelési feszültség:

690 V AC 50/60 Hz megfelel IEC 60947-2

[Uimp] névleges lökő-feszültség állóság:

6 kV megfelel IEC 60947-2

Rögzítési mód:

35 mm szimmetrikus DIN sín: a kábelcsatorna léceire csiptetve; Panel 2 csavar, átmérő: 4 mm: hátlemezekre csavarozva (3 jelismétlővel)

Magasság:

89 mm

Szélesség:

45 mm

Mélység:

97 mm

Szín:

Sötétszürke

[Ith] egyezményes nyitott szerelési termikus áram:

4 A megfelel IEC 60947-2

Alkalmasság leválasztásra:

Igen megfelel IEC 60947-1

Csatlakozás típusa:

Betápláló áramkör: csavaros sorkapocs 2 cable(s) 1…6 mm² - tömör; Betápláló áramkör: csavaros sorkapocs 2 cable(s) 1,5…6 mm² - rugalmas kábelvég nélkül; Betápláló áramkör: csavaros sorkapocs 2 cable(s) 1…4 mm² - rugalmas kábelvéggel

Elektromos élettartam:

100000 ciklus esetén AC-3e -415 V izzólámpa; 100000 ciklus esetén AC-4 -415 V izzólámpa

Felhasználási kategória:

AC megfelel IEC 60947-2; AC-3e megfelel IEC 60947-4-1 § 7-2-1-5-2; AC-4 megfelel IEC 60947-4-1 § 7-2-1-5-2

Fázis meghibásodási érzékenység:

Igen megfelel IEC 60947-4-1 § 7-2-1-5-2

Hálózati frekvencia:

50/60 Hz megfelel IEC 60947-2

Mechanikai tartósság:

100000 ciklus

Meghúzási nyomaték:

1,7 N.m - mellett csavaros sorkapocs

Motorteljesítmény kW:

1,1 kW -400/415 V AC 50/60 Hz; 1,5 kW -500 V AC 50/60 Hz; 2,2 kW -6 V AC 50/60 Hz

Mágneses kioldási áram:

74 A

Névleges üzem:

Szünetmentes megfelel IEC 60947-4-1 § 7-2-1-5-2

Rögzítési pozíció:

Vízszintes; Függőleges

Teljesítmény veszteség pólusonként:

2,5 W

Termikus védelem beállítási tartomány:

2,5…4 A megfelel IEC 60947-2

Vezérlés típusa:

Forgatógomb

Szabványok:

IEC/EN 60947-2; EN/IEC 60947-4-2; UL 60947-4-1; CSA C22.2 No 60947-4-1; IEC/EN 60335-2-40:Annex JJ; IEC/EN 60335-1:Clause 30.2

Üzemi magasság:

<= 2000 m

IP védettségi szint:

IP20 megfelel MSZ EN 60529

A környezeti levegő hőmérséklete működés közben:

-20…60 °C

IK védelmi fokozat:

IK04

Terméktanúsítványok:

CCC; UL-Aex; CSA-Ex; EAC; ATEX Cat 3G; LROS (függőben); BV; RMRoS; DNV Marine; UKR

Tárolási környezeti levegő hőmérséklet:

-40…80 °C

Gyártói adatlap:

LETÖLTÉS

Маса:

329 g/db
