Schneider Electric harmony XB4/XB5 érintkező blokk, 1NO, csavaros csatlakozó

4,74 €
(3,74 €+áfa)

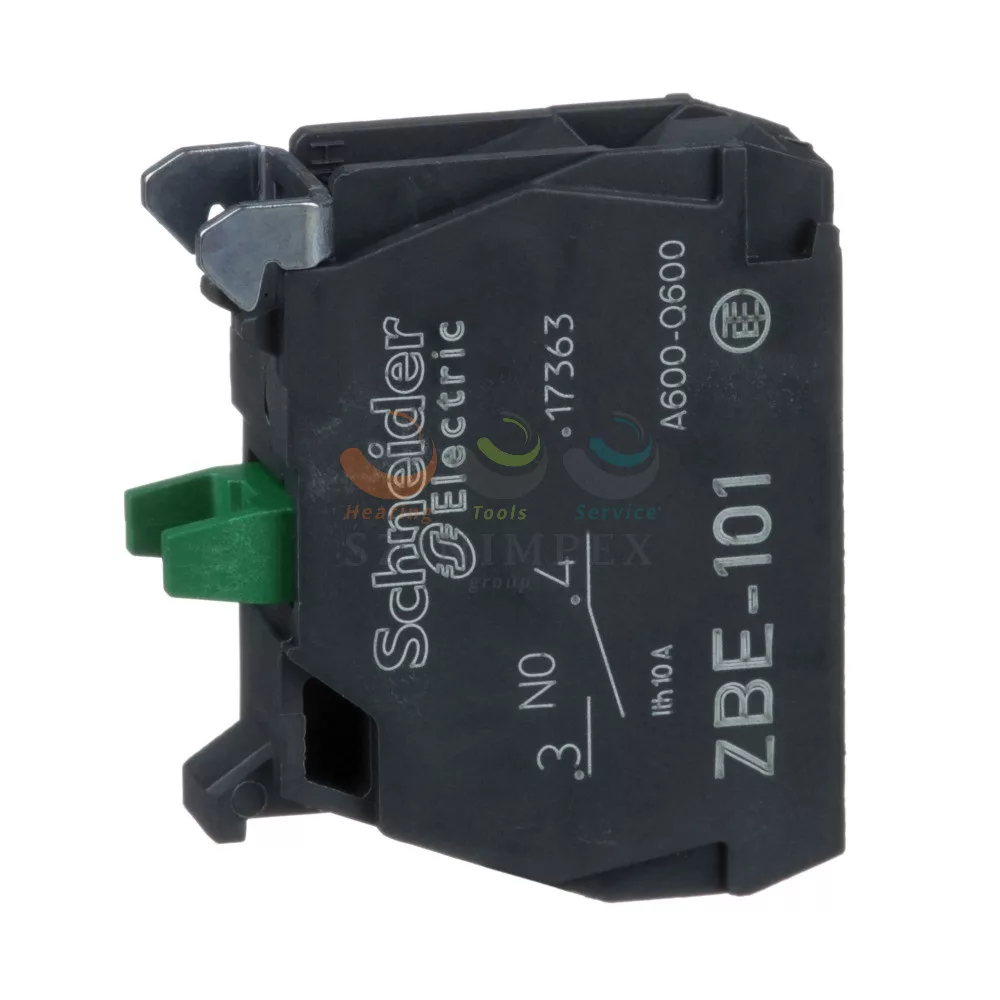

Schneider Electric harmony XB4/XB5 érintkező blokk, 1NO, csavaros csatlakozó

Name: Schneider Electric harmony XB4/XB5 érintkező blokk, 1NO, csavaros csatlakozó
Brand: Schneider Electric
SKU: ZBE101
Price: 4.74 EUR
Availability: InStock

Na skladištu

4,74 €
(3,74 €+áfa)

Vrijeme isporuke:

1-3 munkanap

Upute za uporabu :

MEGNYITÁS

Rövid leírás:

A Schneider Electric Harmony XB4/XB5 érintkező blokk, 1NO, csavaros csatlakozó (ZBE101) villamos vezetékek vagy fogyasztók csatlakoztatásához használható szerelvény. Főbb jellemzői: IP védettségi szint: IP20 megfelel MSZ EN 60529; Érintkezők anyaga: Ezüst ötvözet (Ag/Ni).

Pojedinosti

Részletes leírás:

A Schneider Electric Harmony XB4/XB5 érintkező blokk, 1NO, csavaros csatlakozó (ZBE101) villamos vezetékek vagy fogyasztók csatlakoztatásához használható szerelvény. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

A gyártói termékleírás alapján: A Harmony ZB egy egyérintkezős blokk, amely csavaros sorkapcsokat használ. Az érintkezőblokk lehetővé teszi a nyomógombok és választókapcsolók gyors és egyszerű cseréjét és konfigurálását.

Műszaki paraméterek:

IP védettségi szint: IP20 megfelel MSZ EN 60529
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
csatlakozás típusa: Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1; Csavaros csatlakozás, >= 1 x 0,22 mm² kábelvég nélkül megfelel IEC 60947-1
érintkező blokk típusa: Egyszeres
érintkezők használata: Szabványos érintkezők
érintkezők működése: Lassan bontó

Kiválasztási szempontok:

A kiválasztásnál a pólusszámot, a névleges áramot és feszültséget, a csatlakozás módját, valamint a mechanikai kialakítást kell egyeztetni.

Podaci

Vonalkód:

3 389 110 089 479

Gyártó:

Schneider Electric

Gyártói cikkszám:

ZBE101

Termékcsalád:

Harmony XB4

Termékcsalád:

Harmony XB5R; Harmony XB4R

Készülék rövid neve:

ZBRA

IP védettségi szint:

IP20 megfelel MSZ EN 60529

Csatlakozás típusa:

Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1; Csavaros csatlakozás, >= 1 x 0,22 mm² kábelvég nélkül megfelel IEC 60947-1

Minimális rendelési mennyiég:

Termék vagy alkatrész típusa:

Érintkezőblokk védett csatlakozókkal

Érintkező blokk típusa:

Egyszeres

Érintkezők használata:

Szabványos érintkezők

Érintkezők működése:

Lassan bontó

[Ui] névleges szigetelési feszültség:

600 V (szennyezési fok 3) megfelel IEC 60947-1

[Uimp] névleges lökő-feszültség állóság:

6 kV megfelel IEC 60947-1

[Ie] névleges üzemi áram:

3 A -240 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991; 6 A -125...180 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991; 0,1 A -600 V, DC-14, Q600 megfelel IEC 60947-5-1/1991; 0,27 A -250 V, DC-14, Q600 megfelel IEC 60947-5-1/1991; 0,55 A -125 V, DC-14, Q600 megfelel IEC 60947-5-1/1991; 1,2 A -600 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991

[Ith] egyezményes nyitott szerelési termikus áram:

10 A megfelel IEC 60947-5-1/1991

Blokk szerelése:

Mellső szerelésű

Csavarfej alakja:

Kereszt megfelelő pozidriv No 1 csavarhúzó; Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó; Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó

Elektromos felpítés kódja:

C1 (mennyiség <= 9); C2 (mennyiség <= 7); C3 (mennyiség <= 6); C4 (mennyiség <= 4); C5 (mennyiség <= 5); C6 (mennyiség <= 3); C7 (mennyiség <= 4); C8 (mennyiség <= 2); C9 (mennyiség <= 3); C12 (mennyiség <= 6); M1 (mennyiség <= 6); M2 (mennyiség <= 4); M3 (mennyiség <= 4); M5 (mennyiség <= 2); M6 (mennyiség <= 2); M7 (mennyiség <= 6); M8 (mennyiség <= 4); +8 további változat

Elektromos élettartam:

1000000 ciklus, AC-15: B300, 2 A -230 V, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1 K. melléklet; 1000000 ciklus, AC-15: B300, 3 A -125...180 V, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1 K. melléklet; 1000000 ciklus, AC-15: B300, 4 A -24 Veff, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1 K. melléklet; +2 további változat

Készülék megjelenése:

Alapelem

Mechanikai tartósság:

10000000 ciklus

Meghúzási nyomaték:

0,8…1,2 N.m megfelel IEC 60947-1

Működési út:

2,6 mm (NO változó elektromos állapot); 4,3 mm (összes úthossz)

Pozitív nyitás:

Nincs

Rövidzárlat-védelem:

10 A megszakító típus gG megfelel IEC 60947-5-1/1991

Érintkezők anyaga:

Ezüst ötvözet (Ag/Ni)

Érintkezők típusa és összetétele:

1 NO

Üzemelési erő:

2,3 N NO változó elektromos állapot

Szabványok:

CSA C22.2 No 14; IEC 60947-5-1/1991; UL 508-CM; IEC 60947-1; JIS C 4520; IEC 60947-5-5; JIS C8201-2-2

Terméktanúsítványok:

CCC; UL-Aex; DNV-GL; GOST; LROS (függőben); BV; CSA-Ex

Tárolási környezeti levegő hőmérséklet:

-40…70 °C

Üzemi környezeti levegő hőmérséklet:

-40…70 °C

Gyártói adatlap:

LETÖLTÉS

Težina:

9 g/db
