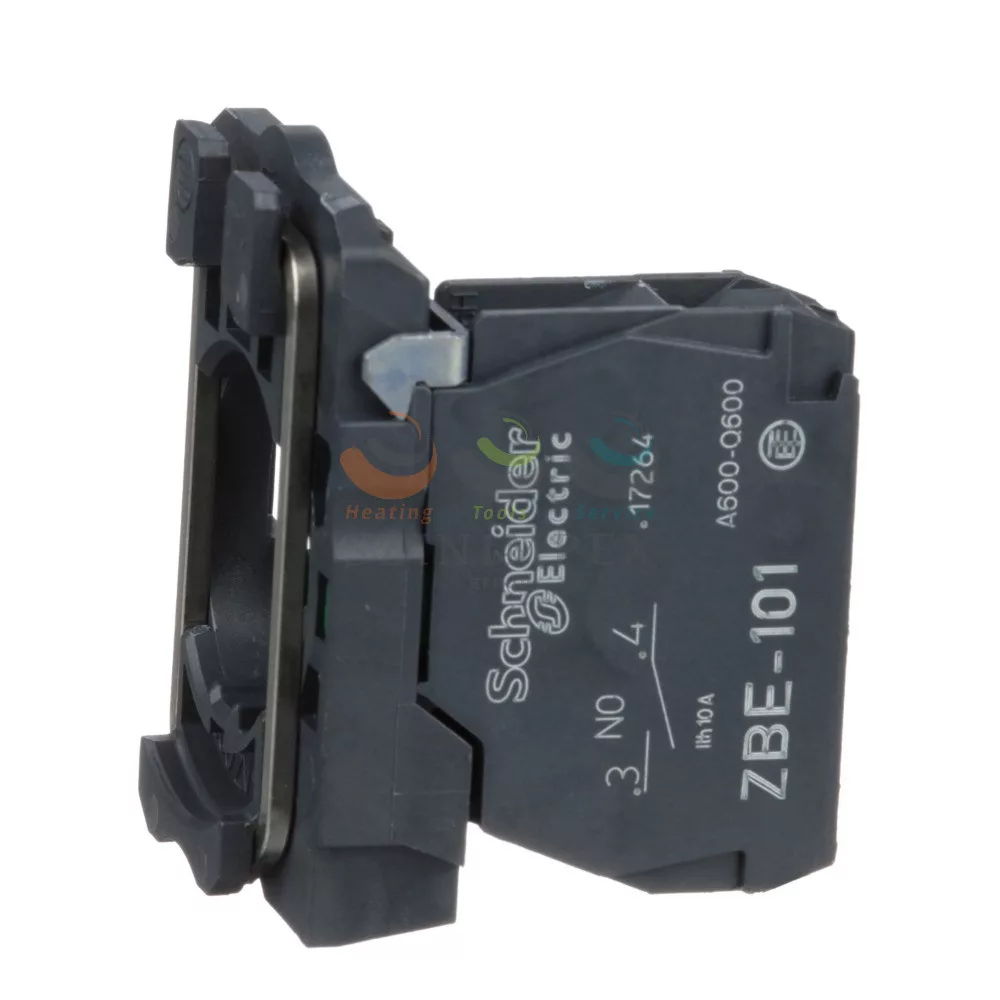

Schneider Electric harmony műanyag rögzítőaljzat és érintkezőblokk, 1NO

7,23 €
(5,70 €+áfa)

Schneider Electric harmony műanyag rögzítőaljzat és érintkezőblokk, 1NO

Name: Schneider Electric harmony műanyag rögzítőaljzat és érintkezőblokk, 1NO
Brand: Schneider Electric
SKU: ZB5AZ101
Price: 7.23 EUR
Availability: InStock

Na skladištu

7,23 €
(5,70 €+áfa)

Vrijeme isporuke:

1-3 munkanap

Upute za uporabu :

MEGNYITÁS

Rövid leírás:

A Schneider Electric Harmony műanyag rögzítőaljzat és érintkezőblokk, 1NO (ZB5AZ101) villamos vezetékek vagy fogyasztók csatlakoztatásához használható szerelvény. Főbb jellemzői: Érintkezők anyaga: Ezüst ötvözet (Ag/Ni); IP védettségi szint: IP20 megfelel MSZ EN 60529.

Pojedinosti

Részletes leírás:

A Schneider Electric Harmony műanyag rögzítőaljzat és érintkezőblokk, 1NO (ZB5AZ101) villamos vezetékek vagy fogyasztók csatlakoztatásához használható szerelvény. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

Műszaki paraméterek:

Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
IP védettségi szint: IP20 megfelel MSZ EN 60529
csatlakozás típusa: Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1; Csavaros csatlakozás, >= 1 x 0,22 mm² kábelvég nélkül megfelel IEC 60947-1
fej típusa: Szabványos
rögzítőperem anyaga: Műanyag
Érintkezők típusa és összetétele: 1 NO

Kiválasztási szempontok:

A kiválasztásnál a pólusszámot, a névleges áramot és feszültséget, a csatlakozás módját, valamint a mechanikai kialakítást kell egyeztetni.

Podaci

Vonalkód:

3 389 110 924 398

Gyártó:

Schneider Electric

Gyártói cikkszám:

ZB5AZ101

Termékcsalád:

Harmony XB5

Termékcsalád:

Harmony XB5R

Készülék rövid neve:

ZB5F

Csatlakozás típusa:

Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1; Csavaros csatlakozás, >= 1 x 0,22 mm² kábelvég nélkül megfelel IEC 60947-1

Fej típusa:

Szabványos

Minimális rendelési mennyiég:

Rögzítőperem anyaga:

Műanyag

Termék vagy alkatrész típusa:

Teljes test világító nyomógombokhoz vagy választókapcsolókhoz

Érintkező blokk típusa:

Egyszeres

Érintkezők működése:

Lassan bontó

Érintkezők típusa és összetétele:

1 NO

[Ui] névleges szigetelési feszültség:

600 V (szennyezési fok 3) megfelel IEC 60947-1

[Uimp] névleges lökő-feszültség állóság:

6 kV megfelel IEC 60947-1

CAD teljes magasság:

42 mm

CAD teljes szélesség:

30 mm

CAD teljes mélység:

32 mm

[Ie] névleges üzemi áram:

3 A -240 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991; 6 A -125...180 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991; 0,1 A -600 V, DC-14, Q600 megfelel IEC 60947-5-1/1991; 0,27 A -250 V, DC-14, Q600 megfelel IEC 60947-5-1/1991; 0,55 A -125 V, DC-14, Q600 megfelel IEC 60947-5-1/1991; 1,2 A -600 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991

[Ith] egyezményes nyitott szerelési termikus áram:

10 A megfelel IEC 60947-5-1/1991

Csavarfej alakja:

Kereszt megfelelő Philips no 1 csavarhúzó; Kereszt megfelelő pozidriv No 1 csavarhúzó; Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó; Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó

Elektromos élettartam:

1000000 ciklus, AC-15: B300, 2 A -230 V, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1 K. melléklet; 1000000 ciklus, AC-15: B300, 3 A -125...180 V, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1 K. melléklet; 1000000 ciklus, AC-15: B300, 4 A -24 Veff, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1 K. melléklet; +2 további változat

Készülék megjelenése:

Alap részegységek

Készülék összetétele:

Rögzítő elem; Test rögzíthető vakanyával

Mechanikai tartósság:

10000000 ciklus

Meghúzási nyomaték:

0,8…1,2 N.m megfelel IEC 60947-1

Működési út:

2,6 mm (NO változó elektromos állapot); 4,3 mm (összes úthossz)

Pozitív nyitás:

Nincs

Rövidzárlat-védelem:

10 A megszakító típus gG megfelel IEC 60947-5-1/1991

Végpontok leírása ISO n°1:

(13-14)NO

Érintkezők anyaga:

Ezüst ötvözet (Ag/Ni)

Érintkezők használata:

Szabványos érintkezők

Üzemelési erő:

2,3 N NO változó elektromos állapot

Szabványok:

UL 508-CM; IEC 60947-5-1/1991; CSA C22.2 No 14; IEC 60947-5-5; IEC 60947-1; JIS C 4520; JIS C8201-2-2

IP védettségi szint:

IP20 megfelel MSZ EN 60529

Terméktanúsítványok:

BV; UL-Aex; CSA-Ex; DNV-GL; LROS (függőben)

Tárolási környezeti levegő hőmérséklet:

-40…70 °C

Üzemi környezeti levegő hőmérséklet:

-40…70 °C

Gyártói adatlap:

LETÖLTÉS

Težina:

20 g/db
