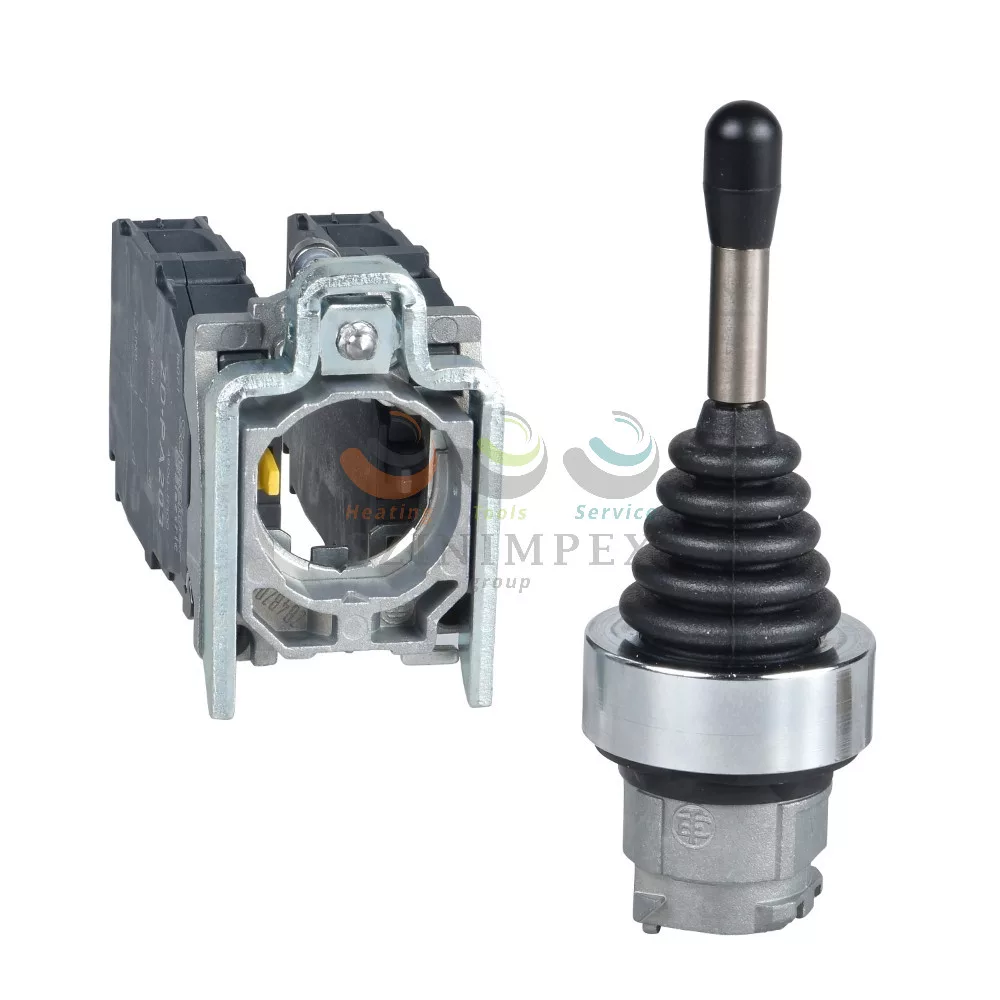

Schneider Electric harmony XD4 fém joystick, Ø22, 4 irányú, visszatérő, irányonként 1NO, csavaros csatlakozó

94,09 €
(74,08 €+áfa)

Schneider Electric harmony XD4 fém joystick, Ø22, 4 irányú, visszatérő, irányonként 1NO, csavaros csatlakozó

Name: Schneider Electric harmony XD4 fém joystick, Ø22, 4 irányú, visszatérő, irányonként 1NO, csavaros csatlakozó
Brand: Schneider Electric
SKU: XD4PA24
Price: 94.09 EUR
Availability: InStock

Na skladištu

94,09 €
(74,08 €+áfa)

Vrijeme isporuke:

1-3 munkanap

Upute za uporabu :

MEGNYITÁS

Rövid leírás:

A Schneider Electric Harmony XD4 fém joystick, Ø22, 4 irányú, visszatérő, irányonként 1NO, csavaros csatlakozó (XD4PA24) villamos vezetékek vagy fogyasztók csatlakoztatásához használható szerelvény. Főbb jellemzői: Érintkezők anyaga: Ezüst ötvözet (Ag/Ni); IP védettségi szint: IP66 megfelel MSZ EN 60529.

Pojedinosti

Részletes leírás:

A Schneider Electric Harmony XD4 fém joystick, Ø22, 4 irányú, visszatérő, irányonként 1NO, csavaros csatlakozó (XD4PA24) villamos vezetékek vagy fogyasztók csatlakoztatásához használható szerelvény. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

Műszaki paraméterek:

Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
IP védettségi szint: IP66 megfelel MSZ EN 60529
csatlakozás típusa: Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1; Csavaros csatlakozás, >= 1 x 0,22 mm² kábelvég nélkül megfelel IEC 60947-1
kezelő típusa: Rugós a 0 pozícióba, hosszú működtető kar 54 mm hosszúság
külső tokozat anyaga: Króm bevont fém
rögzítőperem anyaga: Zamak

Kiválasztási szempontok:

A kiválasztásnál a pólusszámot, a névleges áramot és feszültséget, a csatlakozás módját, valamint a mechanikai kialakítást kell egyeztetni.

Podaci

Vonalkód:

3 389 110 887 433

Gyártó:

Schneider Electric

Gyártói cikkszám:

XD4PA24

Termékcsalád:

Harmony XB4

Termékcsalád:

Harmony XK

Készülék rövid neve:

XD5

Csatlakozás típusa:

Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1; Csavaros csatlakozás, >= 1 x 0,22 mm² kábelvég nélkül megfelel IEC 60947-1

Kezelő helyzet információ:

5 pozíció

Kezelő típusa:

Rugós a 0 pozícióba, hosszú működtető kar 54 mm hosszúság

Kezelő utasítás információ:

4 irány

Külső tokozat anyaga:

Króm bevont fém

Minimális rendelési mennyiég:

Rögzítőperem anyaga:

Zamak

Szerelési átmérő:

22,5 mm

Termék vagy alkatrész típusa:

Joystick vezérlő

Érintkezők működése:

Lassan bontó

Érintkezők típusa és összetétele:

1 NO

[Ui] névleges szigetelési feszültség:

600 V (szennyezési fok 3) megfelel IEC 60947-1

[Uimp] névleges lökő-feszültség állóság:

6 kV megfelel IEC 60947-1

CAD teljes magasság:

46,5 mm

CAD teljes szélesség:

30 mm

CAD teljes mélység:

133 mm

[Ie] névleges üzemi áram:

0,1 A -250 V, DC-14, R300 megfelel IEC 60947-5-1/1991; 0,22 A -125 V, DC-14, R300 megfelel IEC 60947-5-1/1991

[Ith] egyezményes nyitott szerelési termikus áram:

10 A megfelel IEC 60947-5-1/1991

Csavarfej alakja:

Kereszt megfelelő Philips no 1 csavarhúzó; Kereszt megfelelő pozidriv No 1 csavarhúzó; Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó; Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó

Elektromos élettartam:

1000000 ciklus, AC-15: B300, 2 A -230 V, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1 K. melléklet; 1000000 ciklus, AC-15: B300, 3 A -125...180 V, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1 K. melléklet; 1000000 ciklus, AC-15: B300, 4 A -24 Veff, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1 K. melléklet; +2 további változat

Ellenállás nagy nyomású mosóval szemben:

7000000 Pa -55 °C, távolság: 0,1 m

Horony irányonként:

Jelzőegység fej:

Kerek

Készülék megjelenése:

Komplett termék

Mechanikai tartósság:

1000000 ciklus

Meghúzási nyomaték:

0,8…1,2 N.m megfelel IEC 60947-1

Pozitív nyitás:

Nincs

Rövidzárlat-védelem:

10 A megszakító típus gG megfelel IEC 60947-5-1/1991

Érintkezők anyaga:

Ezüst ötvözet (Ag/Ni)

Érintkezők használata:

Szabvány

Szabványok:

IEC 60947-5-1/1991; UL 508-CM; IEC 60947-6-1; CSA C22.2 No 14; JIS C 4520; IEC 60947-1; IEC 60947-5-5; JIS C8201-2-2

IP védettségi szint:

IP669 megfelel MSZ EN 60529

IK védettségi fokozat:

IK03 megfelel IEC 50102

Terméktanúsítványok:

CSA-Ex; LROS (függőben); BV; UL listed; DNV-GL

Tárolási környezeti levegő hőmérséklet:

-40…70 °C

Üzemi környezeti levegő hőmérséklet:

-25…70 °C

Gyártói adatlap:

LETÖLTÉS

Težina:

137,2 g/db
