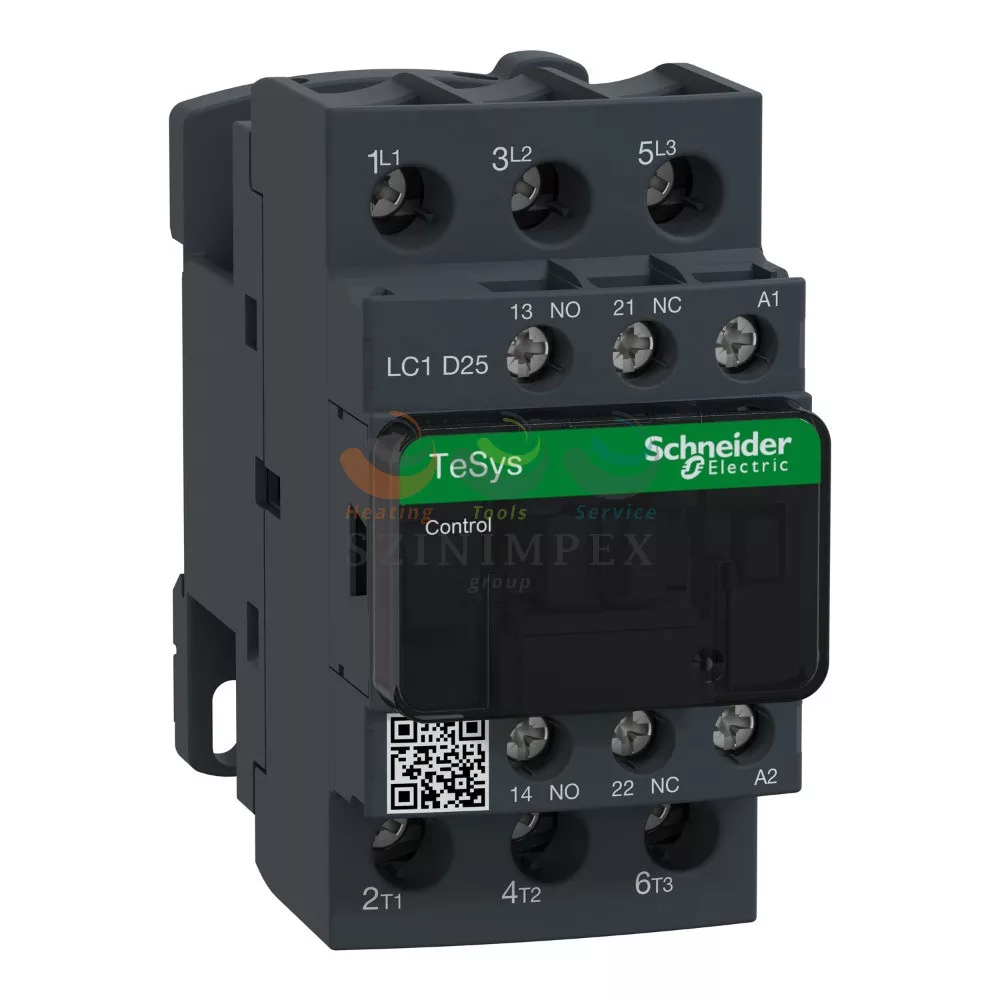

Schneider Electric mágneskapcsoló, 25 A, 115 VAC, 50/60 Hz

68,18 €
(53,69 €+áfa)

Schneider Electric mágneskapcsoló, 25 A, 115 VAC, 50/60 Hz

Name: Schneider Electric mágneskapcsoló, 25 A, 115 VAC, 50/60 Hz
Brand: Schneider Electric
SKU: LC1D25FE7
Price: 68.18 EUR
Availability: InStock

Na skladištu

68,18 €
(53,69 €+áfa)

Vrijeme isporuke:

1-3 munkanap

Upute za uporabu :

MEGNYITÁS

Rövid leírás:

A Schneider Electric Mágneskapcsoló, 25A, 115VAC, 50/60Hz (LC1D25FE7) motorok és más villamos fogyasztók vezérelt kapcsolásához használható kapcsolókészülék. Főbb jellemzői: Pólusérintkezők összetétele: 3 NO; IP védettségi fokozat: IP20 előlap megfelel MSZ EN 60529.

Pojedinosti

Részletes leírás:

A Schneider Electric Mágneskapcsoló, 25A, 115VAC, 50/60Hz (LC1D25FE7) motorok és más villamos fogyasztók vezérelt kapcsolásához használható kapcsolókészülék. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

Műszaki paraméterek:

Pólusérintkezők összetétele: 3 NO
IP védettségi fokozat: IP20 előlap megfelel MSZ EN 60529
Segédérintkezők összetétele: 1 NO + 1 NC
kiegészítő érintkezők típusa: Típus mechanikusan kapcsolt 1 NO + 1 NC megfelel IEC 60947-5-1/1991; típus tükör kapcsolat 1 NC megfelel IEC 60947-4-1 § 7-2-1-5-2
Kapcsoló alkalmazása: Motorvezérlés; Ellenálló töltés
Pólusok leírása: 3P

Kiválasztási szempontok:

A kiválasztásnál a főérintkezők terhelhetőségét, a használati kategóriát, a tekercsfeszültséget és a segédérintkezők kialakítását kell ellenőrizni.

Podaci

Vonalkód:

3 389 110 349 702

Gyártó:

Schneider Electric

Gyártói cikkszám:

LC1D25FE7

[Ue] névleges üzemi feszültség:

Betápláló áramkör: <= 690 V AC 26 MHz...1 GHz; Betápláló áramkör: <= 300 V DC

Termékcsalád:

TeSys Deca Advanced

Termékcsalád:

TeSys D mágneskapcsoló

Készülék rövid neve:

LC1D

Pólusok leírása:

[Ue] névleges üzemi feszültség:

Betápláló áramkör: <= 690 V AC 26 MHz...1 GHz; Betápláló áramkör: <= 300 V DC

[Uc] control circuit voltage:

115 V AC 50/60 Hz

Használati kategória:

AC-3e; AC-1; AC-41; AC-4

Kapcsoló alkalmazása:

Motorvezérlés; Ellenálló töltés

Le névleges üzemi áram:

25 A (at <60 °C) at <= 440 V AC AC-3e for betápláló áramkör; 40 A (at <60 °C) at <= 440 V AC AC-1 for betápláló áramkör; 25 A (at <60 °C) at <= 440 V AC AC-4 for betápláló áramkör

Termék vagy alkatrész típusa:

Megszakító kontaktor

[Ui] névleges szigetelési feszültség:

Betápláló áramkör: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2; Betápláló áramkör: 600 V CSA-Ex tanúsítva; Betápláló áramkör: 600 V UL-Aex tanúsítva; Jelbemenet ENC_A, ENC_B, ENC_I: 690 V megfelel IEC 60947-1; Jelbemenet ENC_A, ENC_B, ENC_I: 600 V CSA-Ex tanúsítva; Jelbemenet ENC_A, ENC_B, ENC_I: 600 V UL-Aex tanúsítva

Biztonság megbízhatósági szintje:

B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2; B10d = 20000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2

[Ith] hagyományos szabad levegős termikus áram:

10 A (at 60 °C) for jelbemenet ENC_A, ENC_B, ENC_I; 40 A (at 60 °C) for betápláló áramkör

[Uimp] névleges impulzusállósági feszültség:

6 kV megfelel IEC 60947-1

Bekapcsolási teljesítmény VA-ban:

70 VA 60 Hz cos phi 0,75 (at 20 °C); 70 VA 50 Hz cos phi 0,75 (at 20 °C)

Csatlakozás típusa:

Vezérlés: csavaros csatlakozás 1 1…4 mm² - cable stiffness: rugalmas, kábelvég nélkül; Vezérlés: csavaros csatlakozás 2 1…4 mm² - cable stiffness: rugalmas, kábelvég nélkül; Vezérlés: csavaros csatlakozás 1 1…4 mm² - cable stiffness: rugalmas, kábelvéggel; Vezérlés: csavaros csatlakozás 2 1…2,5 mm² - cable stiffness: rugalmas, kábelvéggel; +8 további változat

Elektromos élettartam:

1,65 Mcycles 25 A AC-3e Ue mellett <= 440 V; 1,4 Mcycles 40 A AC-1 Ue mellett <= 440 V; 1,65 Mcycles 25 A AC-4 Ue mellett <= 440 V

Hőveszteség:

2…3 W at 50/60 Hz

Jelző áramkör frekvencia:

25...400 Hz

Kapcsolódó biztosíték névleges értéke:

10 A gG for jelbemenet ENC_A, ENC_B, ENC_I megfelel IEC 60947-5-1/1991; 63 A gG at <= 690 V coordination 1-es típus, koordináció for betápláló áramkör; 40 A gG at <= 690 V coordination 2-es típus, koordináció for betápláló áramkör

Kiegészítő érintkezők típusa:

típus mechanikusan kapcsolt 1 NO + 1 NC megfelel IEC 60947-5-1/1991; típus tükör kapcsolat 1 NC megfelel IEC 60947-4-1 § 7-2-1-5-2

Kompatibilitási kód:

LC1D

Mechanikai tartósság:

15 Mcycles

Meghúzási nyomaték:

Vezérlés: 1,7 N.m - mellett csavaros csatlakozás - csavarhúzóval Ø 6 mm-es lemez; Vezérlés: 1,7 N.m - mellett csavaros csatlakozás - csavarhúzóval 2. sz. Philips; Betáp: 2,5 N.m - mellett csavaros csatlakozás - csavarhúzóval Ø 6 mm-es lemez; Betáp: 2,5 N.m - mellett csavaros csatlakozás - csavarhúzóval 2. sz. Philips; Vezérlés: 1,7 N.m - mellett csavaros csatlakozás - csavarhúzóval pozidriv No 2; +1 további változat

Minimális kapcsolási feszültség:

17 V for jelbemenet ENC_A, ENC_B, ENC_I

Minimális kapcsolási áram:

5 mA for jelbemenet ENC_A, ENC_B, ENC_I

Motorteljesítmény kW:

5,5 kW at 220...240 V AC 50/60 Hz (AC-3e); 11 kW at 380...415 V AC 50/60 Hz (AC-3e); 11 kW at 415/440 V AC 50/60 Hz (AC-3e); 15 kW at 500 V AC 50/60 Hz (AC-3e); 15 kW at 660/690 V AC 50/60 Hz (AC-3e); 5,5 kW at 400 V AC 50/60 Hz (AC-41); 5,5 kW at 220...240 V AC 50/60 Hz (AC-4); 11 kW at 380...415 V AC 50/60 Hz (AC-4); 11 kW at 415/440 V AC 50/60 Hz (AC-4); 15 kW at 500 V AC 50/60 Hz (AC-4); 15 kW at 660/690 V AC 50/60 Hz (AC-4)

Motorteljesítmény LE:

3 LE at 230/240 V AC 50/60 Hz for kétfázisú motors; 2 LE at 115 Veff AC 50/60 Hz for kétfázisú motors; 7,5 LE at 230/240 V AC 50/60 Hz for 3 fázis motors; 15 LE at 460/480 V AC 50/60 Hz for 3 fázis motors; 20 LE at 575/600 V AC 50/60 Hz for 3 fázis motors; 7,5 LE at 200/208 V AC 50/60 Hz for 3 fázis motors

Névleges megszakítóképesség:

450 A at 440 V for betápláló áramkör conforming to IEC 60947-1

Pólusérintkezők összetétele:

3 NO

Rögzítő támogatás:

Lemez vagy panel szerelőkészlettel; Sín

Segédérintkezők összetétele:

1 NO + 1 NC

Szennyezettségi fokozat:

Szigetelési ellenállás:

> 10 mOhm for jelbemenet ENC_A, ENC_B, ENC_I

Tartóáram fogyasztás VA-ban:

7,5 VA 60 Hz cos phi 0,3 (at 20 °C); 7 VA 50 Hz cos phi 0,3 (at 20 °C)

Tekercs technológia:

Beépített fojtó modul nélkül

Teljesítményveszteség pólusonként:

3,2 W AC-1; 1,25 W AC-3e; 1,25 W AC-4

Túlfeszültségi kategória:

III

Vezérlőkör feszültség korlátok:

0,3...0,6 Uc (-40…70 °C):kidobás AC 50/60 Hz; 0,8...1,1 Uc (-40…60 °C):működési AC 50 Hz; 0,85...1,1 Uc (-40…60 °C):működési AC 60 Hz; 1...1.1 Uc (60…70 °C):működési AC 50/60 Hz

Vezérlőáramkör típusa:

AC -50/60 Hz szabvány

Védőfedél:

-val, -vel

Átfedés nélküli idő:

1,5 ms NC és NO kapcsolatok közötti de-energetizációkor NC és NO érintkező között; 1,5 ms gerjesztéskor NC és NO érintkező között

Üzemelési ráta:

3600 cikl/h at 60 °C

Üzemidő:

12...22 ms zárul; 4...19 ms nyitás

Szabványok:

CSA C22.2 No 14; EN 60947-5; EN 60947-5-1 C függelék; IEC 60947-4-1 § 7-2-1-5-2; IEC 60947-5-1/1991; UL 60947-4-1; IEC 60337-1:Clause 30.2; IEC 60335-2-40:Annex JJ; UL 60335-2-40:Annex JJ; CSA C22.2 No 60947-4-1

Működési magasság:

0...3000 m

IP védettségi fokozat:

IP20 előlap megfelel MSZ EN 60529

Terméktanúsítványok:

UL-Aex; CCC; CSA-Ex; Marine GL Bridge; UKR; EAC

Gyártói adatlap:

LETÖLTÉS

Težina:

413 g/db
