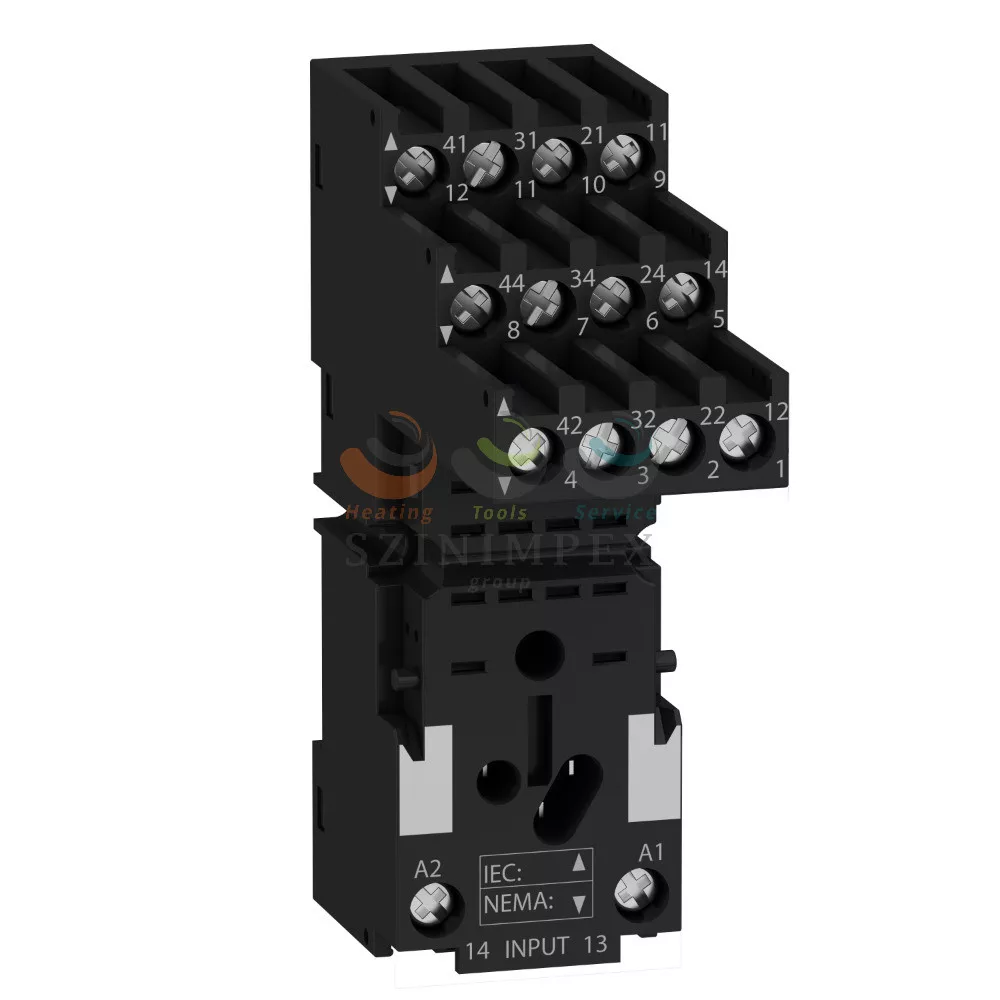

Schneider Electric zelio foglalat, RXM4 relékhez, szeparált elrendezésű, csatlakozós

4.52 €

Schneider Electric zelio foglalat, RXM4 relékhez, szeparált elrendezésű, csatlakozós

Name: Schneider Electric zelio foglalat, RXM4 relékhez, szeparált elrendezésű, csatlakozós
Brand: Schneider Electric
SKU: RXZE2S114M
Price: 4.52 EUR
Availability: InStock

In stock

4.52 €

Delivery time:

1-3 munkanap

User Manual :

MEGNYITÁS

Rövid leírás:

A Schneider Electric Zelio foglalat, RXM4 relékhez, szeparált elrendezésű, csatlakozós (RXZE2S114M) ipari vezérlési, kapcsolási vagy felügyeleti feladatokhoz használható relé. Főbb jellemzői: IP védettségi fokozat: IP20 megfelel MSZ EN 60529; Érintkezők típusa és összetétele: 4 C/O.

Details

Részletes leírás:

A Schneider Electric Zelio foglalat, RXM4 relékhez, szeparált elrendezésű, csatlakozós (RXZE2S114M) ipari vezérlési, kapcsolási vagy felügyeleti feladatokhoz használható relé. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

A gyártói termékleírás alapján: A Harmony RXZ dugaszolható relé aljzat 250V AC tekercsvezérlő feszültséggel rendelkezik, és 4 db 4PDT (négypólusú, kétszeres kapcsolású) váltóérintkezővel rendelkezik, 10A névleges feszültséggel. Jellemzői közé tartozik a nagy névleges áramú használatra alkalmas érintkezők számának nagy választéka helytakarékos kialakítással.

Műszaki paraméterek:

IP védettségi fokozat: IP20 megfelel MSZ EN 60529
Érintkezők típusa és összetétele: 4 C/O
[Ue] névleges üzemi feszültség: < 250 V megfelel IEC; < 300 V megfelel UL94 (anyag V0)
rögzítési mód: Csavarral (panel 2 csavar, átmérő: 4 mm); Rápattintható tartó (35 mm szimmetrikus DIN sín)
szélesség: 27 mm
érintkező elrendezés: Különálló

Kiválasztási szempontok:

A kiválasztásnál a relé funkcióját, az érintkezők összetételét, a vezérlőfeszültséget és a csatlakozás módját kell figyelembe venni.

Data

Vonalkód:

3 389 119 404 280

Gyártó:

Schneider Electric

Gyártói cikkszám:

RXZE2S114M

Termékcsalád:

Zelio Time

Termékcsalád:

Harmony XA2

Készülék rövid neve:

RXZE08P

[Ith] egyezményes nyitott szerelési termikus áram:

10 A

Termék vagy alkatrész típusa:

Aljzat

Termékkompatibilitás:

Dugaszolható relé RXZ mellett 2 C/O érintkező; Dugaszolható relé RXZ mellett 4 C/O érintkező; Dugaszolható relé RGZ mellett 2 C/O érintkező; Dugaszolható relé RGZ mellett 4 C/O érintkező; Dugaszolható relé 782H mellett 4 C/O érintkező

Érintkezők típusa és összetétele:

4 C/O

[Ue] névleges üzemi feszültség:

< 250 V megfelel IEC; < 300 V megfelel UL94 (anyag V0)

Rögzítési mód:

Csavarral (panel 2 csavar, átmérő: 4 mm); Rápattintható tartó (35 mm szimmetrikus DIN sín)

Szélesség:

27 mm

[Uimp] névleges impulzusállósági feszültség:

4 kV

Csatlakozás típusa:

Csavaros bekötés, 1 x 0.34...1 x 2.5 mm² (AWG 22...AWG 16) rugalmas kábelvéggel; Csavaros bekötés, 2 x 0.34...2 x 1 mm² (AWG 22...AWG 18) rugalmas kábelvéggel; Csavaros bekötés, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 16) tömör kábelvég nélkül; Csavaros bekötés, 2 x 0,5...2 x 10 mm² (AWG 20...AWG 17) tömör kábelvég nélkül

Meghúzási nyomaték:

< 1 N.m esetén M3

Minimális rendelési mennyiég:

Szennyezettségi fokozat:

Túlfeszültségi kategória:

III

Tű alakja:

Sík

Vezeték csupaszítási hossz:

8 mm

Érintkező elrendezés:

Különálló

Szabványok:

IEC 61995-1

IP védettségi fokozat:

IP20 megfelel MSZ EN 60529

Terméktanúsítványok:

CSA-Ex; LM-79; UL-Aex

Tárolási környezeti levegő hőmérséklet:

-40…85 °C

Üzemi környezeti levegő hőmérséklet:

-40…55 °C

Gyártói adatlap:

LETÖLTÉS

Weight:

62.2 g/db
