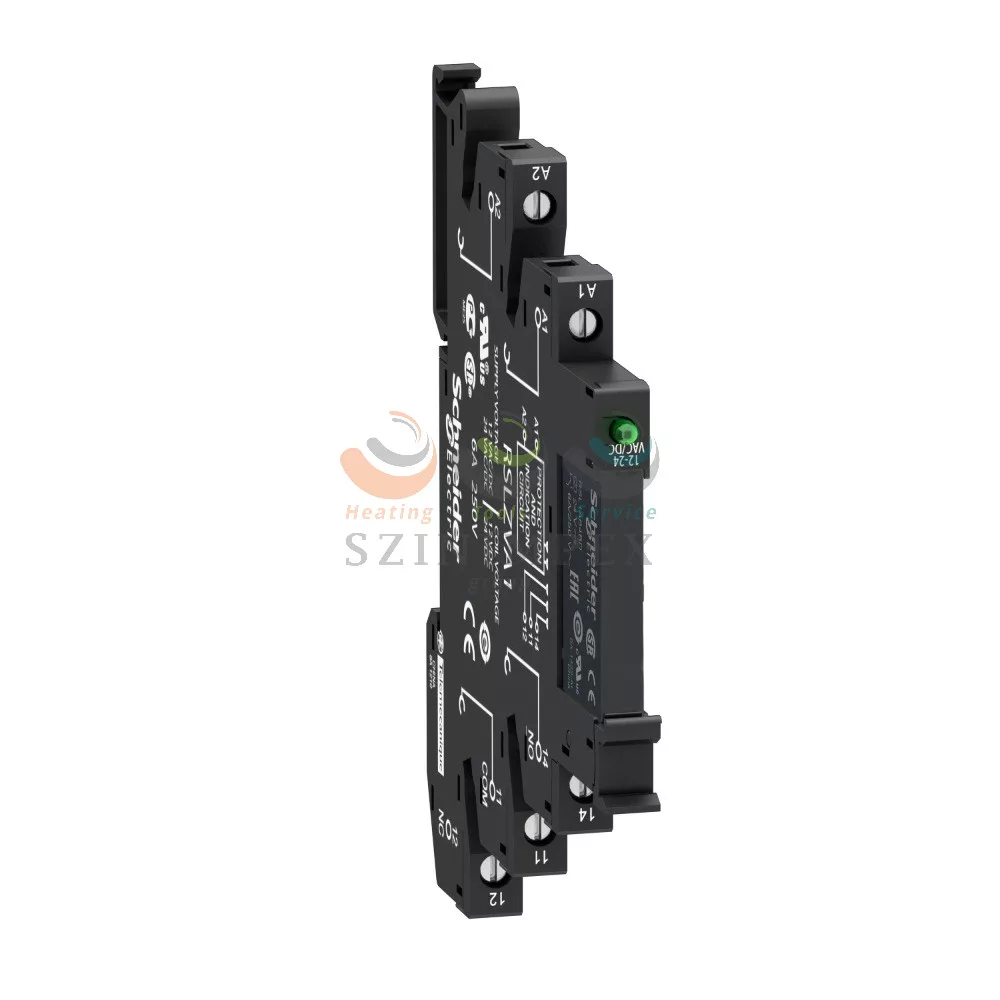

Schneider Electric zelio RSL sorkapocs relé foglalattal, 1CO, 6 A, 24 VAC/DC, csavaros

14.47 €

Schneider Electric zelio RSL sorkapocs relé foglalattal, 1CO, 6 A, 24 VAC/DC, csavaros

Name: Schneider Electric zelio RSL sorkapocs relé foglalattal, 1CO, 6 A, 24 VAC/DC, csavaros
Brand: Schneider Electric
SKU: RSL1PVBU
Price: 14.47 EUR
Availability: InStock

In stock

14.47 €

Delivery time:

1-3 munkanap

User Manual :

MEGNYITÁS

Rövid leírás:

A Schneider Electric Zelio RSL sorkapocs relé foglalattal, 1CO, 6A, 24VAC/DC, csavaros (RSL1PVBU) ipari vezérlési, kapcsolási vagy felügyeleti feladatokhoz használható relé. Főbb jellemzői: Érintkezők anyaga: Ezüstötvözet (AgSnO2); IP védettségi fokozat: IP40 megfelel MSZ EN 60529.

Details

Részletes leírás:

A Schneider Electric Zelio RSL sorkapocs relé foglalattal, 1CO, 6A, 24VAC/DC, csavaros (RSL1PVBU) ipari vezérlési, kapcsolási vagy felügyeleti feladatokhoz használható relé. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

A gyártói termékleírás alapján: A Harmony RSL slim interfészes dugaszolható relé 24V DC tekercsvezérlő feszültséggel rendelkezik, és 1 db SPDT (egypólusú, kétszeres kapcsolású) váltóérintkezővel rendelkezik 6A névleges feszültséggel. A jellemzők közé tartozik az érintkezők számának nagy választéka a nagy névleges áramerősségű használathoz.

Műszaki paraméterek:

Érintkezők anyaga: Ezüstötvözet (AgSnO2)
IP védettségi fokozat: IP40 megfelel MSZ EN 60529
Érintkezők típusa és összetétele: 1 kapcsolási ciklus
érintkezők működése: Standard
Mélység: 95 mm
Rögzítési mód: Plug-in

Kiválasztási szempontok:

A kiválasztásnál a relé funkcióját, az érintkezők összetételét, a vezérlőfeszültséget és a csatlakozás módját kell figyelembe venni.

Data

Vonalkód:

3 606 480 077 838

Gyártó:

Schneider Electric

Gyártói cikkszám:

RSL1PVBU

Termékcsalád:

Harmony Elektromechanikus relék

Termékcsalád:

Harmony Electromechanical Relays

[Ithe] egyezményes zárt szerelésű termikus áram:

6 A --40…55 °C

Relé típusa:

Slim interface relay

Sorozatnév:

RSL series

Termék vagy alkatrész típusa:

Pre-assembled plug-in relay with socket

Vezérlőkör feszültség:

24 V AC/DC

Állapot LED:

Van

Érintkezők működése:

Standard

Érintkezők típusa és összetétele:

1 kapcsolási ciklus

[Ui] névleges szigetelési feszültség:

250 V megfelel IEC; 277 V megfelel cULus 508

[Uimp] névleges lökő-feszültség állóság:

6 kV megfelel IEC

Rögzítési mód:

Plug-in

Magasság:

78,6 mm

Szélesség:

6,2 mm

Mélység:

95 mm

Tesztszintek:

B. szint csoportos szerelés

[Ie] névleges üzemi áram:

6 A 1 kapcsolási ciklus (AC-2) megfelel IEC/UL

Biztonsági megbízhatósági adatok:

B10d = 60000

Csatlakozás típusa:

Csavaros bekötés, 1 x 0,2...1 x 3,3 mm² (AWG 24...AWG 16) rugalmas kábelvéggel; Csavaros bekötés, 1 x 0,2...1 x 3,3 mm² (AWG 24...AWG 16) tömör kábelvég nélkül

Elektromos tartósság:

60000 ciklus esetén rezisztív terhelés, 6 A -250 V, AC-1

Kioldási feszültségküszöb:

>= 0,05 Uc

Kompatibilitási kód:

RSL

Készülék megjelenése:

Komplett termék

Maximális kapcsolási feszültség:

277 V

Maximális kapcsolási teljesítmény:

1500 VA; 150 W

Mechanikai tartósság:

10000000 ciklus

Meghúzási nyomaték:

< 0,5 N.m esetén M2,5

Minimális kapcsolási feszültség:

12 V

Minimális kapcsolási kapacitás:

120 mW

Minimális kapcsolási áram:

100 mA

Minimális rendelési mennyiég:

Működési pozíció:

Tetszőleges pozíció

Működési ráta:

<= 18000 ciklus/óra névleges; <= 360 ciklus/óra egyirányú számlálás

Rögzítő támogatás:

35 mm szimmetrikus DIN sín

Terhelés áram:

6 A -250 V AC 0,5 mm-es szerelési távolság

Tű alakja:

Tűs (PCB)

Vezérlés típusa:

Nyomógomb nélkül

Védelmi kategória:

RT III

Végpontok leírása ISO n°1:

(A1-A2)CO; (11-12-14)OC

Átlagos fogyasztás W-ban:

0,17 W, DC

Érintkező elrendezés:

Különálló

Érintkezők anyaga:

Ezüstötvözet (AgSnO2)

Üzemidő:

5 ms visszaállítás; 12 ms

Szabványok:

CSA C22.2 No 14; UL 508-CM; IEC 61812-1

A környezeti levegő hőmérséklete a működéshez:

-40…55 °C

IP védettségi fokozat:

IP40 megfelel MSZ EN 60529

Terméktanúsítványok:

UL-Aex; GOST; CSA-Ex

Tárolási környezeti levegő hőmérséklet:

-40…85 °C

Gyártói adatlap:

LETÖLTÉS

Weight:

28 g/db
