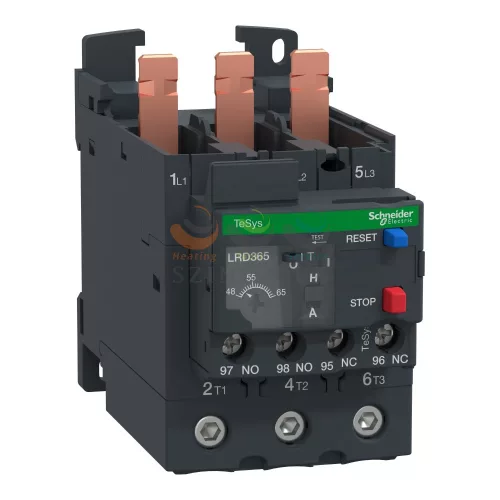

Schneider Electric 48-65 A 10 A indítási osztály hőkioldó Everlink főpólusú

117.86 €

Schneider Electric 48-65 A 10 A indítási osztály hőkioldó Everlink főpólusú

Name: Schneider Electric 48-65 A 10 A indítási osztály hőkioldó Everlink főpólusú
Brand: Schneider Electric
SKU: LRD365
Price: 117.86 EUR
Availability: InStock

In stock

117.86 €

Delivery time:

1-3 munkanap

User Manual :

MEGNYITÁS

Rövid leírás:

A Schneider Electric 48-65A 10A indítási osztály hőkioldó Everlink főpólusú (LRD365) motoros alkalmazások indításához, kapcsolásához vagy védelméhez tervezett készülék. Főbb jellemzői: IP védettségi fokozat: IP20 megfelel MSZ EN 60529; Relé alkalmazása: Motorvédelem.

Details

Részletes leírás:

A Schneider Electric 48-65A 10A indítási osztály hőkioldó Everlink főpólusú (LRD365) motoros alkalmazások indításához, kapcsolásához vagy védelméhez tervezett készülék. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

Műszaki paraméterek:

IP védettségi fokozat: IP20 megfelel MSZ EN 60529
Relé alkalmazása: Motorvédelem
termikus védelem beállítási tartomány: 48…65 A
Hálózat frekvenciája: 0...60 Hz
Mélység: 123 mm
Segédérintkezők összetétele: 1 NO + 1 NC

Kiválasztási szempontok:

A kiválasztásnál a motor névleges adatait, a beállítási tartományt, a vezérlőfeszültséget és a kapcsolódó készülékek kompatibilitását kell ellenőrizni.

Data

Vonalkód:

3 389 119 215 510

Gyártó:

Schneider Electric

Gyártói cikkszám:

LRD365

Ui névleges szigetelési feszültség:

Betápláló áramkör: 600 V megfelel CSA 1010; Betápláló áramkör: 600 V megfelel UL94 (anyag V0); Betápláló áramkör: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2

Termékcsalád:

TeSys Deca overload relays

Termékcsalád:

Thalassa; TeSys Deca

Terméknév:

TeSys LRD; TeSys DF

Készülék rövid neve:

LRD

Hálózat típusa:

DC; AC

Ui névleges szigetelési feszültség:

Betápláló áramkör: 600 V megfelel CSA 1010; Betápláló áramkör: 600 V megfelel UL94 (anyag V0); Betápláló áramkör: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2

Relé alkalmazása:

Motorvédelem

Termikus védelem beállítási tartomány:

48…65 A

Termék vagy alkatrész típusa:

Differenciális túlterhelésrelé

Termékkompatibilitás:

LC1D65A; LC1D50A

Túlterhelés kapcsolási osztály:

10A osztály megfelel IEC 60947-4-1 § 7-2-1-5-2

Hálózat frekvenciája:

0...60 Hz

Ue névleges üzemi feszültség:

6 V AC 0...60 Hz esetén betápláló áramkör megfelel IEC 60947-4-1 § 7-2-1-5-2

[Uimp] névleges lökő-feszültség állóság:

6 kV

Magasság:

70 mm

Szélesség:

55 mm

Mélység:

123 mm

Csatlakozás típusa:

Vezérlés: csavaros csatlakozás 2 kábele(ek) 1…2,5 mm² rugalmas, kábelvég nélkül; Vezérlés: csavaros csatlakozás 2 kábele(ek) 1…2,5 mm² rugalmas, kábelvéggel; Vezérlés: csavaros csatlakozás 2 kábele(ek) 1…2,5 mm² tömör kábelvég nélkül; Betáp: Everlink saru 1 kábele(ek) 1…35 mm² rugalmas, kábelvég nélkül; Betáp: Everlink saru 1 kábele(ek) 1…35 mm² rugalmas, kábelvéggel; +1 további változat

Engedélyezhető áram:

0,95 A -380 V AC-15: B300 esetén jelbemenet ENC_A, ENC_B, ENC_I; 0,06 A -440 V DC-14 esetén jelbemenet ENC_A, ENC_B, ENC_I

Fázis meghibásodási érzékenység:

Ir 130%-os kioldóáram két fázisra, az utolsó 0-ra

Hőmérsékletkompenzáció:

-20…60 °C

Ith konvencionális termikus szabad levegő áram:

5 A esetén jelbemenet ENC_A, ENC_B, ENC_I

Kapcsolódó biztosíték névleges értéke:

4 A gG for jelbemenet ENC_A, ENC_B, ENC_I; 4 A BS for jelbemenet ENC_A, ENC_B, ENC_I

Kikapcsolási küszöb:

1,14 +/- 0,06 Ir megfelel IEC 60947-4-1 § 7-2-1-5-2

Meghúzási nyomaték:

Vezérlő áramkör: 1,7 N.m - mellett csavaros csatlakozás; Betápláló áramkör: 5 N.m - mellett Everlink saru

Rögzítő támogatás:

Lemez vagy panel szerelőkészlettel, közdarabokkal; Sín, közdarabokkal; Védőrelé alatt

Segédérintkezők összetétele:

1 NO + 1 NC

Vezérlés típusa:

Piros nyomógomb: állj; Kék nyomógomb: visszaállítás

Szabványok:

EN/IEC 60947-4-2; EN/IEC 60947-5-1, DIN VDE 0660 200-as rész; UL 60947-4-1; UL 60950; CSA C22.2 No 60947-4-1; CSA C22.2 No 60950; GB/T 14048.4; GB/T 14048.5; EN 50539-11

A környezeti levegő hőmérséklete a működéshez:

-20…60 °C hőmérséklettel járó jellemzőromlás nélkül megfelel IEC 60947-4-1 § 7-2-1-5-2

IP védettségi fokozat:

IP20 megfelel MSZ EN 60529

Terméktanúsítványok:

IEC-Ex INE 16.0047X; UL-Aex; CSA-Ex; CCC; EAC; DNV Marine; RoHS; Eu.BAC; LROS (függőben); ATEX zone 2; UKR

Tárolási környezeti levegő hőmérséklet:

-60…70 °C

Gyártói adatlap:

LETÖLTÉS

Weight:

394 g/db
