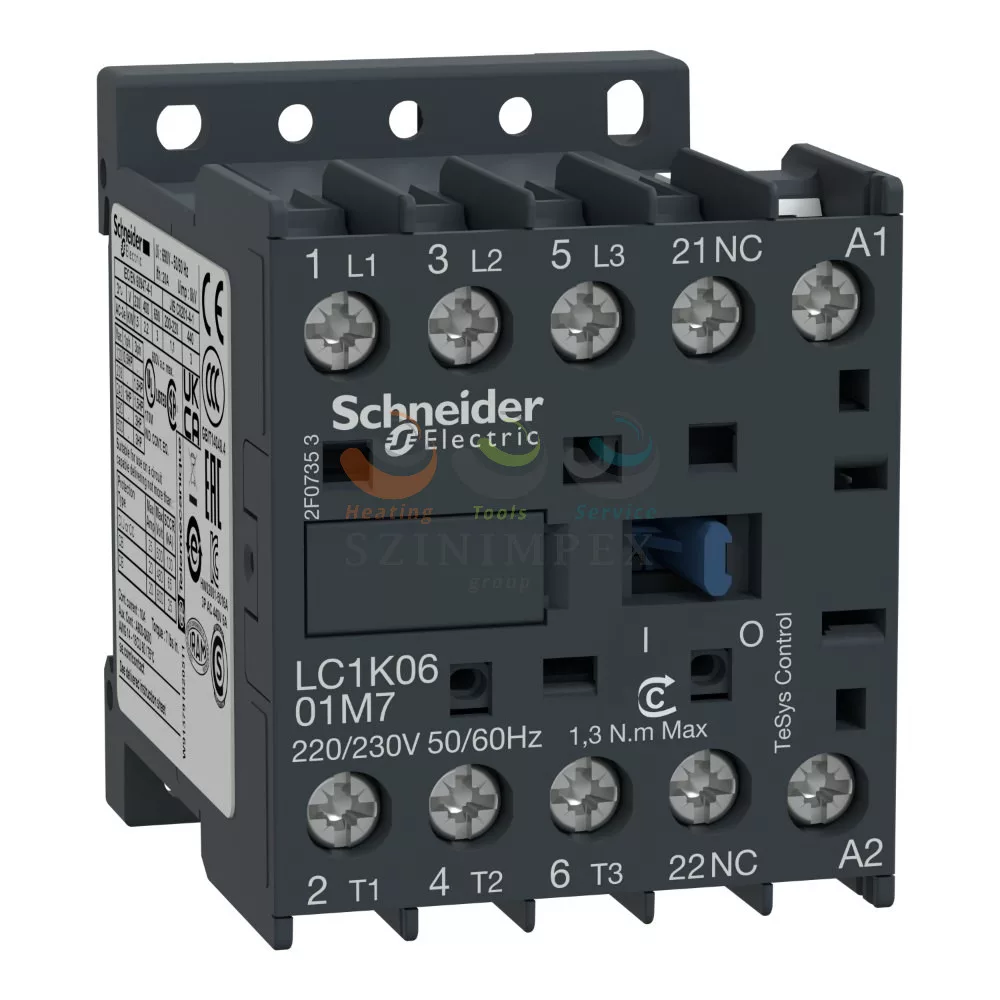

Schneider Electric mágneskapcsoló 6 A, 1 nyitó, AC, 50/60 Hz

23.88 €

Schneider Electric mágneskapcsoló 6 A, 1 nyitó, AC, 50/60 Hz

Name: Schneider Electric mágneskapcsoló 6 A, 1 nyitó, AC, 50/60 Hz
Brand: Schneider Electric
SKU: LC1K0601M7
Price: 23.88 EUR
Availability: InStock

In stock

23.88 €

Delivery time:

1-3 munkanap

User Manual :

MEGNYITÁS

Rövid leírás:

A Schneider Electric Mágneskapcsoló 6A, 1 nyitó, AC, 50/60 Hz (LC1K0601M7) motorok és más villamos fogyasztók vezérelt kapcsolásához használható kapcsolókészülék. Főbb jellemzői: IP védettségi fokozat: IP2X megfelel VDE 0106-1; Segédérintkezők összetétele: 1 NC.

Details

Részletes leírás:

A Schneider Electric Mágneskapcsoló 6A, 1 nyitó, AC, 50/60 Hz (LC1K0601M7) motorok és más villamos fogyasztók vezérelt kapcsolásához használható kapcsolókészülék. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

Műszaki paraméterek:

IP védettségi fokozat: IP2X megfelel VDE 0106-1
Segédérintkezők összetétele: 1 NC
kiegészítő érintkezők típusa: Típus pillanatnyi 1 NC
Kapcsoló alkalmazása: Motorvezérlés
Készülék alkalmazása: Vezérlés
Mélység: 57 mm

Kiválasztási szempontok:

A kiválasztásnál a főérintkezők terhelhetőségét, a használati kategóriát, a tekercsfeszültséget és a segédérintkezők kialakítását kell ellenőrizni.

Data

Vonalkód:

3 389 110 369 212

Gyártó:

Schneider Electric

Gyártói cikkszám:

LC1K0601M7

Termékcsalád:

TeSys K mágneskapcsolók

Termékcsalád:

Thalassa

Készülék rövid neve:

LC1K

Készülék alkalmazása:

Vezérlés

Kapcsoló alkalmazása:

Motorvezérlés

Termék vagy alkatrész típusa:

Megszakító kontaktor

Pólusok leírása:

[Ue] névleges üzemi feszültség:

Betápláló áramkör: <= 690 V AC <= 400 Hz; Jelbemenet ENC_A, ENC_B, ENC_I: <= 690 V AC <= 400 Hz

[Ui] névleges szigetelési feszültség:

Betápláló áramkör: 600 V megfelel UL 508-CM; Betápláló áramkör: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2; Jelbemenet ENC_A, ENC_B, ENC_I: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2; Jelbemenet ENC_A, ENC_B, ENC_I: 690 V megfelel IEC 60947-5-1/1991; Jelbemenet ENC_A, ENC_B, ENC_I: 600 V megfelel UL 508-CM; Betápláló áramkör: 600 V megfelel CSA C22.2 No 14; Jelbemenet ENC_A, ENC_B, ENC_I: 600 V megfelel CSA C22.2 No 14

Magasság:

58 mm

Szélesség:

45 mm

Mélység:

57 mm

Biztonság megbízhatósági szintje:

B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2; B10d = 20000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2

[Ith] hagyományos szabad levegős termikus áram:

20 A (at 60 °C) for betápláló áramkör; 10 A (at 50 °C) for jelbemenet ENC_A, ENC_B, ENC_I

[Uimp] névleges impulzusállósági feszültség:

8 kV

Bekapcsolási teljesítmény VA-ban:

30 VA (at 20 °C)

Elektromos élettartam:

1,3 Mcycles 6 A AC-3e Ue mellett <= 440 V; 1,3 Mcycles 6 A AC-4 Ue mellett <= 440 V; 0,05 Mcycles 36 A AC-41 Ue mellett <= 440 V

Használati kategória:

AC-3e; AC-4; AC-41

Hőleadás:

1,3 W

Jelző áramkör frekvencia:

<= 400 Hz

Kapcsolatok – sorkapcsok:

Csavaros csatlakozás 1 kábel 1,5…4 mm²tömör; Csavaros csatlakozás 1 kábel 0,75…4 mm²rugalmas kábelvég nélkül; Csavaros csatlakozás 1 kábel 0,34…2,5 mm²rugalmas kábelvéggel; Csavaros csatlakozás 2 kábel 1,5…4 mm²tömör; Csavaros csatlakozás 2 kábel 0,75…4 mm²rugalmas kábelvég nélkül; Csavaros csatlakozás 2 kábel 0,34…1,5 mm²rugalmas kábelvéggel

Kapcsolódó biztosíték névleges értéke:

25 A gG at <= 440 V for betápláló áramkör; 25 A aM for betápláló áramkör; 10 A gG for jelbemenet ENC_A, ENC_B, ENC_I megfelel IEC 60947-1; 10 A gG for jelbemenet ENC_A, ENC_B, ENC_I megfelel VDE 0660-102

Kiegészítő érintkezők típusa:

típus pillanatnyi 1 NC

Le névleges üzemi áram:

6 A (at <60 °C) at <= 440 V AC AC-3e for betápláló áramkör; 6 A (at <60 °C) at <= 440 V AC AC-4 for betápláló áramkör

Maximális működési sebesség:

3600 cikl/h

Mechanikai robusztusság:

Ütések mágneskapcsoló bekapcsolt, Y irányban: 10 Gn for 11 ms szabvány: IEC 60068-2-27, Ea tesztek; Ütések mágneskapcsoló bekapcsolt, Z irányban: 15 Gn for 11 ms szabvány: IEC 60068-2-27, Ea tesztek; Ütések mágneskapcsoló nyit: 15 Gn for 11 ms szabvány: IEC 60068-2-27, Ea tesztek; Ütések mágneskapcsoló kikapcsolt, Y irányban: 6 Gn for 11 ms szabvány: IEC 60068-2-27, Ea tesztek; +4 további változat

Mechanikai tartósság:

10 Mcycles

Meghúzási nyomaték:

0,8…1,3 N.m - mellett csavaros csatlakozás 2. sz. Philips; 0,8…1,3 N.m - mellett csavaros csatlakozás Ø 6 mm-es lemez; 0,8…1,3 N.m - mellett csavaros csatlakozás pozidriv No 2

Minimális kapcsolási feszültség:

17 V for jelbemenet ENC_A, ENC_B, ENC_I

Minimális kapcsolási áram:

5 mA for jelbemenet ENC_A, ENC_B, ENC_I

Motorteljesítmény kW:

1,5 kW -220...240 V AC 50/60 Hz AC-3e; 2,2 kW -380...415 V AC 50/60 Hz AC-3e; 3 kW -440 V AC 50/60 Hz AC-3e; 1,5 kW -220...240 V AC 50/60 Hz AC-4; 2,2 kW -380...415 V AC 50/60 Hz AC-4; 3 kW -440 V AC 50/60 Hz AC-4; 1,5 kW -220...240 V AC 50/60 Hz AC-41; 2,2 kW -380...415 V AC 50/60 Hz AC-41; 3 kW -440 V AC 50/60 Hz AC-41

Működési idő:

10...20 ms tekercs áramtalanítás és NO nyitás; 10...20 ms tekercs feszültség alá helyezés és NO zárás

Névleges megszakítóképesség:

110 A at 220...240 V conforming to IEC 60947-1; 110 A at 380...415 V conforming to IEC 60947-1; 110 A at 415 V conforming to IEC 60947-1; 110 A at 440 V conforming to IEC 60947-1; 80 A at 500 V conforming to IEC 60947-1; 70 A at 660/690 V conforming to IEC 60947-1

Rögzítő támogatás:

Lemez vagy panel szerelőkészlettel; Sín

Segédérintkezők összetétele:

1 NC

Szigetelési ellenállás:

> 10 mOhm for jelbemenet ENC_A, ENC_B, ENC_I

Tartóáram fogyasztás VA-ban:

4,5 VA (at 20 °C)

Tekercs technológia:

Beépített fojtó modul nélkül

Túlfeszültségi kategória:

III

Vezérlőkör feszültség:

220...230 V AC 50/60 Hz

Vezérlőáramkör feszültséghatárai:

Működési: 0,8...1,15 Uc (at <50 °C); Kidobás: >= 0,20 Uc (at <50 °C)

Vezérlőáramkör típusa:

AC -50/60 Hz

Átfedés nélküli távolság:

0,5 mm

Szabványok:

EN/IEC 60947-4-2; GB/T 14048.4; UL 60947-4-1; CSA C22.2 No 60947-4-1; JIS C8201-5-1; IEC 60337-1:Clause 30.2; IEC 60335-2-40:Annex JJ; UL 60335-2-40:Annex JJ

Működési magasság:

2000 m nélkül

IP védettségi fokozat:

IP2X megfelel VDE 0106-1

Terméktanúsítványok:

CCC; UL-Aex; CSA-Ex; EAC; CE; UKR

Tárolási környezeti levegő hőmérséklet:

-50…80 °C

Gyártói adatlap:

LETÖLTÉS

Weight:

177.6 g/db
