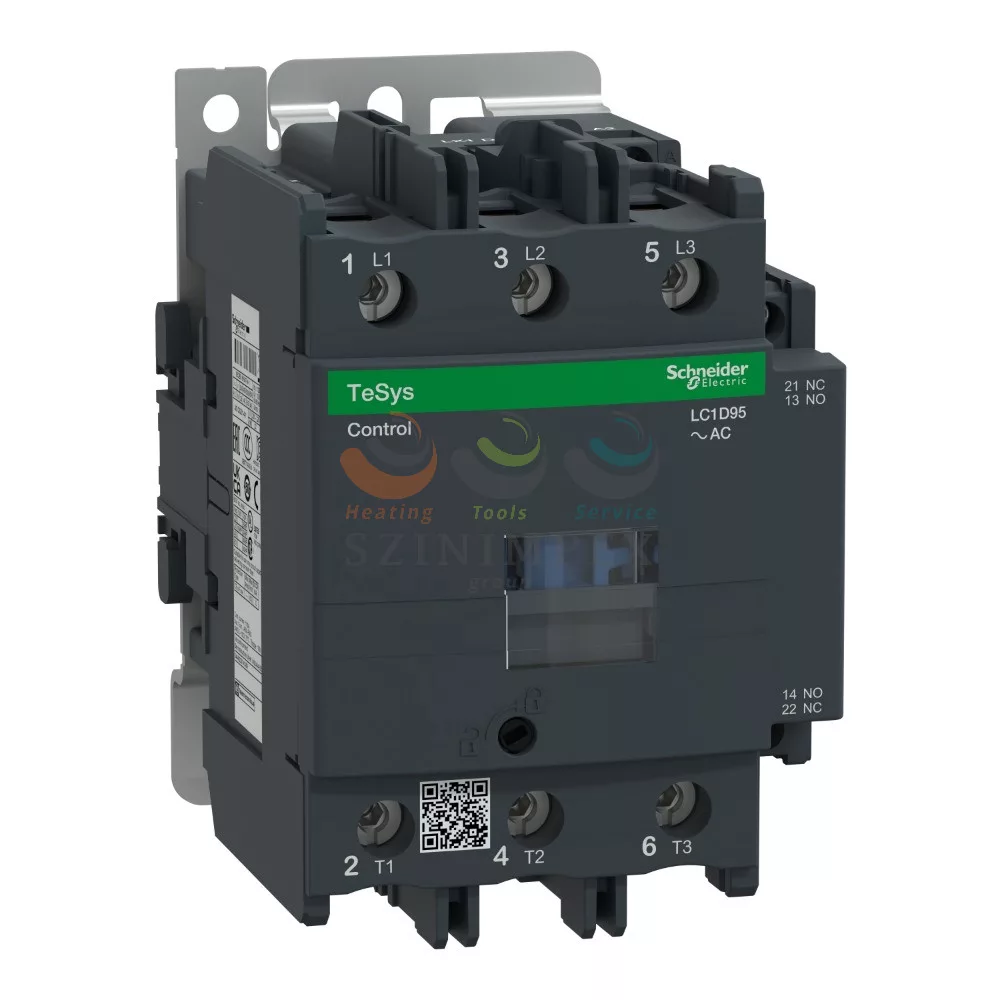

Schneider Electric TeSys LC1D AC mágneskapcsoló, 45 kW/95 A (400 V, AC3), csavaros csatlakozás, 1Z+1NY,230 VAC tekercsfeszültség, 50 Hz

339.19 €

Schneider Electric TeSys LC1D AC mágneskapcsoló, 45 kW/95 A (400 V, AC3), csavaros csatlakozás, 1Z+1NY,230 VAC tekercsfeszültség, 50 Hz

Name: Schneider Electric TeSys LC1D AC mágneskapcsoló, 45 kW/95 A (400 V, AC3), csavaros csatlakozás, 1Z+1NY,230 VAC tekercsfeszültség, 50 Hz
Brand: Schneider Electric
SKU: LC1D95P5
Price: 339.19 EUR
Availability: InStock

In stock

339.19 €

Delivery time:

Érdeklődjön

User Manual :

MEGNYITÁS

Rövid leírás:

A Schneider Electric TeSys LC1D AC mágneskapcsoló, 45kW/95A (400V, AC3), csavaros csatlakozás, 1Z+1NY,230VAC tekercsfeszültség, 50Hz (LC1D95P5) motorok és más villamos fogyasztók vezérelt kapcsolásához használható kapcsolókészülék. Főbb jellemzői: Pólusérintkezők összetétele: 3 NO; IP védettségi fokozat: IP20 előlap megfelel MSZ EN 60529.

Details

Részletes leírás:

A Schneider Electric TeSys LC1D AC mágneskapcsoló, 45kW/95A (400V, AC3), csavaros csatlakozás, 1Z+1NY,230VAC tekercsfeszültség, 50Hz (LC1D95P5) motorok és más villamos fogyasztók vezérelt kapcsolásához használható kapcsolókészülék. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

A gyártói termékleírás alapján: TeSys Deca kontaktor, 3 pólusú (3NO), motorvezérlő alkalmazásokhoz 95 A / 690 V AC-3/AC-3e (45 kW / 400 V) feszültségig. 230 V 50Hz-es AC tekercset és 1NO+1NC beépített segédérintkezőket, csavaros csatlakozókkal történő tápcsatlakozást és csavaros kapcsokkal történő vezérlést biztosít.

Műszaki paraméterek:

Pólusérintkezők összetétele: 3 NO
IP védettségi fokozat: IP20 előlap megfelel MSZ EN 60529
Segédérintkezők összetétele: 1 NO + 1 NC
kiegészítő érintkezők típusa: Típus mechanikusan kapcsolt 1 NO + 1 NC megfelel IEC 60947-5-1/1991; típus tükör kapcsolat 1 NC megfelel IEC 60947-4-1 § 7-2-1-5-2
Kapcsoló alkalmazása: Motorvezérlés; Ellenálló töltés
Pólusok leírása: 3P

Kiválasztási szempontok:

A kiválasztásnál a főérintkezők terhelhetőségét, a használati kategóriát, a tekercsfeszültséget és a segédérintkezők kialakítását kell ellenőrizni.

Data

Vonalkód:

3 389 110 451 726

Gyártó:

Schneider Electric

Gyártói cikkszám:

LC1D95P5

[Ue] névleges üzemi feszültség:

Betápláló áramkör: <= 690 V AC 26 MHz...1 GHz

Termékcsalád:

TeSys Deca Advanced

Termékcsalád:

Thalassa

Termékcsalád (2):

TeSys D mágneskapcsoló

Készülék rövid neve:

LC1D

Pólusok leírása:

[Ue] névleges üzemi feszültség:

Betápláló áramkör: <= 690 V AC 26 MHz...1 GHz

[Uc] control circuit voltage:

230 V AC 50 Hz

Használati kategória:

AC-3e; AC-4; AC-41; AC-1

Kapcsoló alkalmazása:

Motorvezérlés; Ellenálló töltés

Le névleges üzemi áram:

95 A (at <60 °C) at <= 440 V AC-3e for betápláló áramkör; 125 A (at <60 °C) at <= 1000 V AC-1 for betápláló áramkör; 95 A (at <60 °C) at <= 440 V AC-4 for betápláló áramkör

Termék vagy alkatrész típusa:

Megszakító kontaktor

[Ui] névleges szigetelési feszültség:

Betápláló áramkör: 1000 V megfelel IEC 60947-4-1 § 7-2-1-5-2; Betápláló áramkör: 600 V CSA-Ex tanúsítva; Betápláló áramkör: 600 V UL-Aex tanúsítva; Jelbemenet ENC_A, ENC_B, ENC_I: 690 V megfelel IEC 60947-1; Jelbemenet ENC_A, ENC_B, ENC_I: 600 V CSA-Ex tanúsítva; Jelbemenet ENC_A, ENC_B, ENC_I: 600 V UL-Aex tanúsítva

Biztonság megbízhatósági szintje:

B10d = 1,3 Mcycles mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2; B10d = 20 Mcycles mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2

[Ith] hagyományos szabad levegős termikus áram:

10 A (at 60 °C) for jelbemenet ENC_A, ENC_B, ENC_I; 125 A (at 60 °C) for betápláló áramkör

[Uimp] névleges impulzusállósági feszültség:

8 kV megfelel IEC 60947-1

Bekapcsolási teljesítmény VA-ban:

200 VA 50 Hz cos phi 0,75 (at 20 °C)

Csatlakozás típusa:

Vezérlés: csavaros csatlakozás 2 1…2,5 mm² - cable stiffness: rugalmas, kábelvéggel; Vezérlés: csavaros csatlakozás 1 1…2,5 mm² - cable stiffness: rugalmas, kábelvéggel; Vezérlés: csavaros csatlakozás 1 1…4 mm² - cable stiffness: rugalmas, kábelvég nélkül; Vezérlés: csavaros csatlakozás 2 1…4 mm² - cable stiffness: rugalmas, kábelvég nélkül; +8 további változat

Elektromos élettartam:

1,2 Mcycles 95 A AC-3e; 1,3 Mcycles 125 A AC-1; 1,2 Mcycles 95 A AC-4

Hőveszteség:

6…10 W at 50 Hz

Jelző áramkör frekvencia:

25...400 Hz

Kapcsolódó biztosíték névleges értéke:

10 A gG for jelbemenet ENC_A, ENC_B, ENC_I megfelel IEC 60947-5-1/1991; 200 A gG at <= 690 V coordination 1-es típus, koordináció for betápláló áramkör; 160 A gG at <= 690 V coordination 2-es típus, koordináció for betápláló áramkör

Kiegészítő érintkezők típusa:

típus mechanikusan kapcsolt 1 NO + 1 NC megfelel IEC 60947-5-1/1991; típus tükör kapcsolat 1 NC megfelel IEC 60947-4-1 § 7-2-1-5-2

Kompatibilitási kód:

LC1D

Mechanikai tartósság:

10 Mcycles

Meghúzási nyomaték:

Betápláló áramkör: 12 N.m - mellett szállítás csatlakozó nélkül - csavarhúzóval Ø 6 - 8 mm-es lemez; Betápláló áramkör: 12 N.m - mellett szállítás csatlakozó nélkül hexagonális screw head 4 mm; Vezérlő áramkör: 1,2 N.m - mellett csavaros csatlakozás - csavarhúzóval Ø 6 mm-es lemez; Vezérlő áramkör: 1,2 N.m - mellett csavaros csatlakozás - csavarhúzóval 2. sz. Philips; Vezérlő áramkör: 1,2 N.m - mellett csavaros csatlakozás - csavarhúzóval pozidriv No 2

Minimális kapcsolási feszültség:

17 V for jelbemenet ENC_A, ENC_B, ENC_I

Minimális kapcsolási áram:

5 mA for jelbemenet ENC_A, ENC_B, ENC_I

Motorteljesítmény kW:

25 kW at 220...240 V AC 50 Hz (AC-3e); 45 kW at 380...415 V AC 50 Hz (AC-3e); 45 kW at 415/440 V AC 50 Hz (AC-3e); 55 kW at 500 V AC 50 Hz (AC-3e); 45 kW at 660/690 V AC 50 Hz (AC-3e); 15 kW at 400 V AC 50 Hz (AC-41); 25 kW at 220...240 V AC 50 Hz (AC-4); 45 kW at 380...415 V AC 50 Hz (AC-4); 45 kW at 415/440 V AC 50 Hz (AC-4); 55 kW at 500 V AC 50 Hz (AC-4); 45 kW at 660/690 V AC 50 Hz (AC-4)

Motorteljesítmény LE:

7,5 LE at 125...180 V AC 60 Hz for kétfázisú motors; 15 LE at 230/240 V AC 60 Hz for kétfázisú motors; 30 LE at 200/208 V AC 60 Hz for 3 fázis motors; 30 LE at 230/240 V AC 60 Hz for 3 fázis motors; 60 LE at 460/480 V AC 60 Hz for 3 fázis motors; 60 LE at 575/600 V AC 60 Hz for 3 fázis motors

Névleges megszakítóképesség:

1100 A at 440 V for betápláló áramkör conforming to IEC 60947-1

Pólusérintkezők összetétele:

3 NO

Rögzítő támogatás:

Sín; Lemez vagy panel szerelőkészlettel

Segédérintkezők összetétele:

1 NO + 1 NC

Szennyezettségi fokozat:

Szigetelési ellenállás:

> 10 mOhm for jelbemenet ENC_A, ENC_B, ENC_I

Tartóáram fogyasztás VA-ban:

20 VA 50 Hz cos phi 0,3 (at 20 °C)

Tekercs technológia:

Beépített fojtó modul nélkül

Teljesítményveszteség pólusonként:

7,2 W AC-3e; 12,5 W AC-1; 7,2 W AC-4

Túlfeszültségi kategória:

III

Vezérlőkör feszültség korlátok:

0,3...0,6 Uc (-40…70 °C):kidobás AC 50 Hz; 0,85...1,1 Uc (-40…55 °C):működési AC 50 Hz; 1...1.1 Uc (55…70 °C):működési AC 50 Hz

Vezérlőáramkör típusa:

AC -50 Hz

Védőfedél:

-val, -vel

Átfedés nélküli idő:

1,5 ms NC és NO kapcsolatok közötti de-energetizációkor NC és NO érintkező között; 1,5 ms gerjesztéskor NC és NO érintkező között

Üzemelési ráta:

3600 cikl/h at 60 °C

Üzemidő:

20...35 ms zárul; 6...20 ms nyitás

Szabványok:

EN 60947-5; EN 60947-5-1 C függelék; IEC 60947-4-1 § 7-2-1-5-2; IEC 60947-5-1/1991; CSA C22.2 No 14; UL 60947-4-1; IEC 60335-2-40:Annex JJ; UL 60335-2-40:Annex JJ; IEC 60337-1:Clause 30.2

Működési magasság:

0...3000 m

IP védettségi fokozat:

IP20 előlap megfelel MSZ EN 60529

Terméktanúsítványok:

CCC; UL-Aex; CSA-Ex; CE; UKR; Marine GL Bridge; EAC

Gyártói adatlap:

LETÖLTÉS

Weight:

1.569 kg/db
