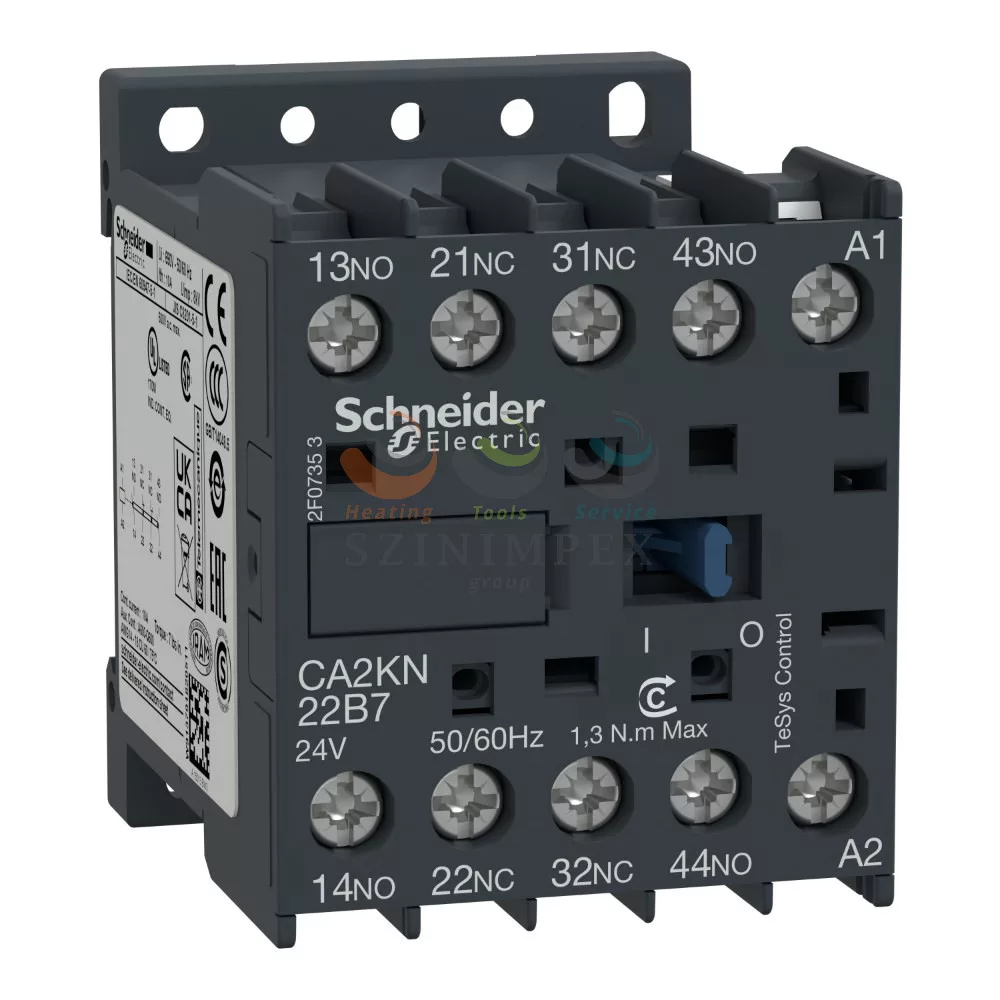

Schneider Electric segédkapcsoló 2 záró, 2 nyitó, AC, 50/60 Hz

46.57 €

Schneider Electric segédkapcsoló 2 záró, 2 nyitó, AC, 50/60 Hz

Name: Schneider Electric segédkapcsoló 2 záró, 2 nyitó, AC, 50/60 Hz
Brand: Schneider Electric
SKU: CA2KN22B7
Price: 46.57 EUR
Availability: InStock

In stock

46.57 €

Delivery time:

1-3 munkanap

User Manual :

MEGNYITÁS

Rövid leírás:

A Schneider Electric Segédkapcsoló 2 záró, 2 nyitó, AC, 50/60 Hz (CA2KN22B7) villamos áramkörök kapcsolásához, leválasztásához vagy védelméhez használható készülék. Főbb jellemzői: Pólusérintkezők összetétele: 2 NO + 2 NC; IP védettségi fokozat: IP2X.

Details

Részletes leírás:

A Schneider Electric Segédkapcsoló 2 záró, 2 nyitó, AC, 50/60 Hz (CA2KN22B7) villamos áramkörök kapcsolásához, leválasztásához vagy védelméhez használható készülék. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

Műszaki paraméterek:

Pólusérintkezők összetétele: 2 NO + 2 NC
IP védettségi fokozat: IP2X
Kapcsoló alkalmazása: Vezérlő áramkör
[Ue] névleges üzemi feszültség: <= 690 V <= 400 Hz
Mélység: 57 mm
magasság: 58 mm

Kiválasztási szempontok:

A kiválasztásnál a névleges áramot és feszültséget, a pólusszámot, a kapcsolási funkciót és a szerelési kialakítást kell ellenőrizni.

Data

Vonalkód:

3 389 110 500 271

Gyártó:

Schneider Electric

Gyártói cikkszám:

CA2KN22B7

[Ue] névleges üzemi feszültség:

<= 690 V <= 400 Hz

Termékcsalád:

TeSys vezérlőrelék

Termékcsalád:

Thalassa

Terméknév:

TeSys CASK

Készülék rövid neve:

CA2SK

[Ue] névleges üzemi feszültség:

<= 690 V <= 400 Hz

[Uc] vezérlőáramkör feszültsége:

24 V AC 50/60 Hz

Használati kategória:

DC-14; AC-15: B300

Kapcsoló alkalmazása:

Vezérlő áramkör

Pólusérintkezők összetétele:

2 NO + 2 NC

Termék vagy alkatrész típusa:

Ellenőrzőállomás

Vezérlőáramkör típusa:

AC -50/60 Hz

[Ui] névleges szigetelési feszültség:

690 V megfelel IEC 60947-1; 750 V megfelel VDE 0113; 690 V megfelel BS 5424; 600 V megfelel CSA C22.2 No 14

Magasság:

58 mm

Szélesség:

45 mm

Mélység:

57 mm

[Ith] hagyományos szabad levegős termikus áram:

10 A (at 50 °C)

Bekapcsolási teljesítmény VA-ban:

30 VA (at 20 °C)

Hőleadás:

1,3 W

Kapcsolatok – sorkapcsok:

Csavaros csatlakozás 1 kábel 1,5…4 mm²tömör; Csavaros csatlakozás 2 kábel 1,5…4 mm²tömör; Csavaros csatlakozás 1 kábel 0,75…4 mm²rugalmas kábelvéggel; Csavaros csatlakozás 2 kábel 0,75…4 mm²rugalmas kábelvég nélkül; Csavaros csatlakozás 1 kábel 0,34…1,5 mm²rugalmas kábelvéggel; Csavaros csatlakozás 2 kábel 0,34…1,5 mm²rugalmas kábelvég nélkül

Kapcsolódó biztosíték névleges értéke:

10 A gG megfelel IEC 60947-1; 10 A gG megfelel VDE 0660-102

Maximális működési sebesség:

10000 cikl/h

Mechanikai tartósság:

10 Mcycles

Meghúzási nyomaték:

1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval 2. sz. Philips; 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval Ø 6 mm-es lemez; 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval pozidriv No 2

Mikroszakadásokkal szembeni ellenállás:

2 ms

Minimális kapcsolási feszültség:

17 V

Minimális kapcsolási áram:

5 mA

Működési idő:

10...20 ms tekercs áramtalanítás és NO nyitás; 10...20 ms tekercs feszültség alá helyezés és NO zárás; 15...25 ms tekercs áramtalanítás és NC zárás; 5...15 ms tekercs feszültség alá helyezés és NC nyitás

Rögzítő támogatás:

Lemez vagy panel szerelőkészlettel; Sín

Szigetelési ellenállás:

> 10 mOhm

Tartóáram fogyasztás VA-ban:

4,5 VA (at 20 °C)

Vezérlőáramkör feszültséghatárai:

Kidobás: 0,2...0,75 Uc (at <50 °C); Működési: 0,8...1,15 Uc (at <50 °C)

Átfedés nélküli távolság:

0,5 mm

Szabványok:

EN/IEC 60947-5-1, DIN VDE 0660 200-as rész; GB/T 14048.5; UL 60950; CSA C22.2 No 60950; JIS C 4520

Működési magasság:

2000 m nélkül

IP védettségi fokozat:

IP2X

Terméktanúsítványok:

CCC; UL-Aex; CSA-Ex; EAC; CE; UKR

Tárolási környezeti levegő hőmérséklet:

-50…80 °C

Üzemi környezeti levegő hőmérséklet:

-25…50 °C

Gyártói adatlap:

LETÖLTÉS

Weight:

184 g/db
