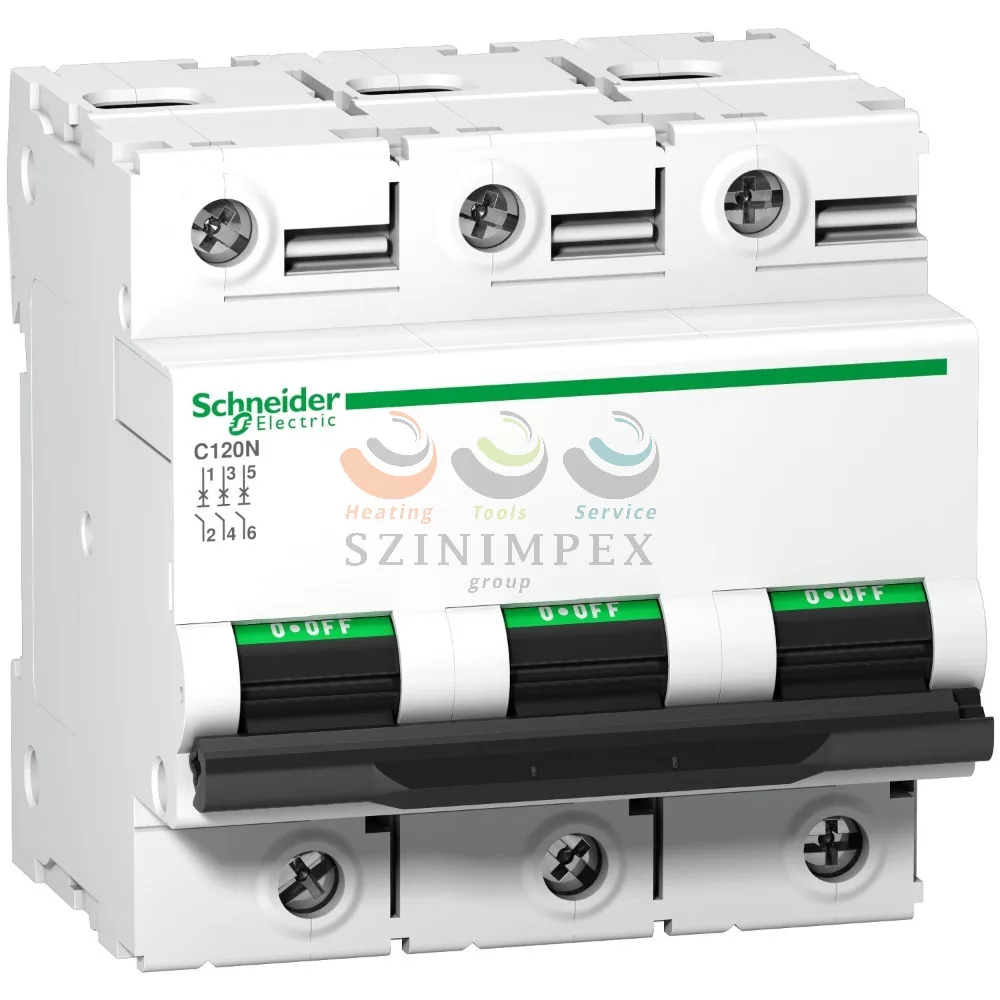

Schneider Electric ACTI9 C120N kismegszakító, 3P, C, 100 A

185.95 €

Schneider Electric ACTI9 C120N kismegszakító, 3P, C, 100 A

Name: Schneider Electric ACTI9 C120N kismegszakító, 3P, C, 100 A
Brand: Schneider Electric
SKU: A9N18367
Price: 185.95 EUR
Availability: InStock

In stock

185.95 €

Delivery time:

1-3 munkanap

User Manual :

MEGNYITÁS

Rövid leírás:

A Schneider Electric ACTI9 C120N kismegszakító, 3P, C, 100A (A9N18367) kisfeszültségű áramkörök túláramvédelmére és kapcsolására szolgáló készülék. Főbb jellemzői: Pólusok leírása: 3P; [In] névleges áram: 100 A -30 °C.

Details

Részletes leírás:

A Schneider Electric ACTI9 C120N kismegszakító, 3P, C, 100A (A9N18367) kisfeszültségű áramkörök túláramvédelmére és kapcsolására szolgáló készülék. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

A gyártói termékleírás alapján: Ez a termék Acti9 C120N kismegszakító, ami több szabványnak is megfeleltetett. Ez a 3P kismegszakító 3 védett pólussal rendelkezik, 100 A-es névleges áramerősséggel és C-kioldási görbével.

Műszaki paraméterek:

Pólusok leírása: 3P
[In] névleges áram: 100 A -30 °C
görbe: C
védett pólusok száma: 3
IP védettségi fokozat: IP20 megfelel MSZ EN 60529
Készülék alkalmazása: Elosztás

Kiválasztási szempontok:

A kiválasztásnál a pólusszámot, a kioldási karakterisztikát, a névleges áramot és a megszakítóképességet kell figyelembe venni.

Data

Vonalkód:

3 606 480 379 406

Gyártó:

Schneider Electric

Gyártói cikkszám:

A9N18367

Védett pólusok száma:

Termékcsalád:

Acti 9 C120 megszakítók

Termékcsalád:

Acti 9

Terméknév:

Acti9 C120

Készülék rövid neve:

C120N

Készülék alkalmazása:

Elosztás

Pólusok leírása:

Védett pólusok száma:

[In] névleges áram:

100 A -30 °C

Hálózat típusa:

Kioldóegység technológia:

Termikus-mágneses

Görbe:

Szabványok:

IEC/EN 60947-2; IEC/EN 60898-1

Megszakítási kapacitás:

10000 A Icn -400 V AC 50/60 Hz megfelel IEC/EN 60898-1; 6 kA Icu -440 V AC 50/60 Hz megfelel IEC/EN 60947-2; 20 kA Icu -220...240 V AC 50/60 Hz megfelel IEC/EN 60947-2; 10 kA Icu -380...415 V AC 50/60 Hz megfelel IEC/EN 60947-2; 10 kA Icu -<= 375 V DC megfelel IEC/EN 60947-2

Alkalmasság leválasztásra:

Igen megfelel IEC 60947-2

Termék vagy alkatrész típusa:

Kismegszakító

Terméktanúsítványok:

EAC

Hálózat frekvenciája:

50/60 Hz

Ue névleges üzemi feszültség:

<= 375 V DC; 380...415 V AC 50/60 Hz; 220...240 V AC 50/60 Hz; 440 V AC 50/60 Hz; 230...415 V AC 50/60 Hz

[Ui] névleges szigetelési feszültség:

500 V AC 50/60 Hz megfelel IEC/EN 60947-2

[Uimp] névleges lökő-feszültség állóság:

6 kV megfelel IEC/EN 60947-2

Rögzítési mód:

Klipszes

Magasság:

81 mm

Szélesség:

81 mm

Mélység:

73 mm

Szín:

Fehér

9 mm-es osztások:

Csatlakozás típusa:

Alagút típusú terminálok1…50 mm² merev; Alagút típusú terminálok1,5…35 mm² rugalmas

Elektromos élettartam:

5000 ciklus megfelel IEC 60947-2

Fésűs gyűjtősín és elosztóblokk kompatibilitás:

Igen

Földzárlat elleni védelem:

Különálló blokk

Helyi jelzés:

ON/OFF jelzés

Korlátozási osztály:

3 megfelel IEC/EN 60947-2

Mechanikai tartósság:

20000 ciklus

Meghúzási nyomaték:

3,5 N.m

Mágneses kioldási korlát:

5...10 x In

Reteszelési opciók leírása:

Handle sealable with cable diameter 0.7mm in OFF or ON position

Rögzítő támogatás:

35 mm szimmetrikus DIN sín

Vezetékcsupaszítás hossza:

15 mm

Vezérlés típusa:

Kapcsoló

Érintkező helyzetjelző:

Igen

Működési magasság:

2000 m

IP védettségi fokozat:

IP20 megfelel MSZ EN 60529

Relatív páratartalom:

95 % -55 °C

Szennyezettségi fok:

3 megfelel IEC 60947-2

Tárolási környezeti levegő hőmérséklet:

-40…85 °C

Túlfeszültségi kategória:

Üzemi környezeti levegő hőmérséklet:

-25…70 °C

Gyártói adatlap:

LETÖLTÉS

Weight:

580 g/db
