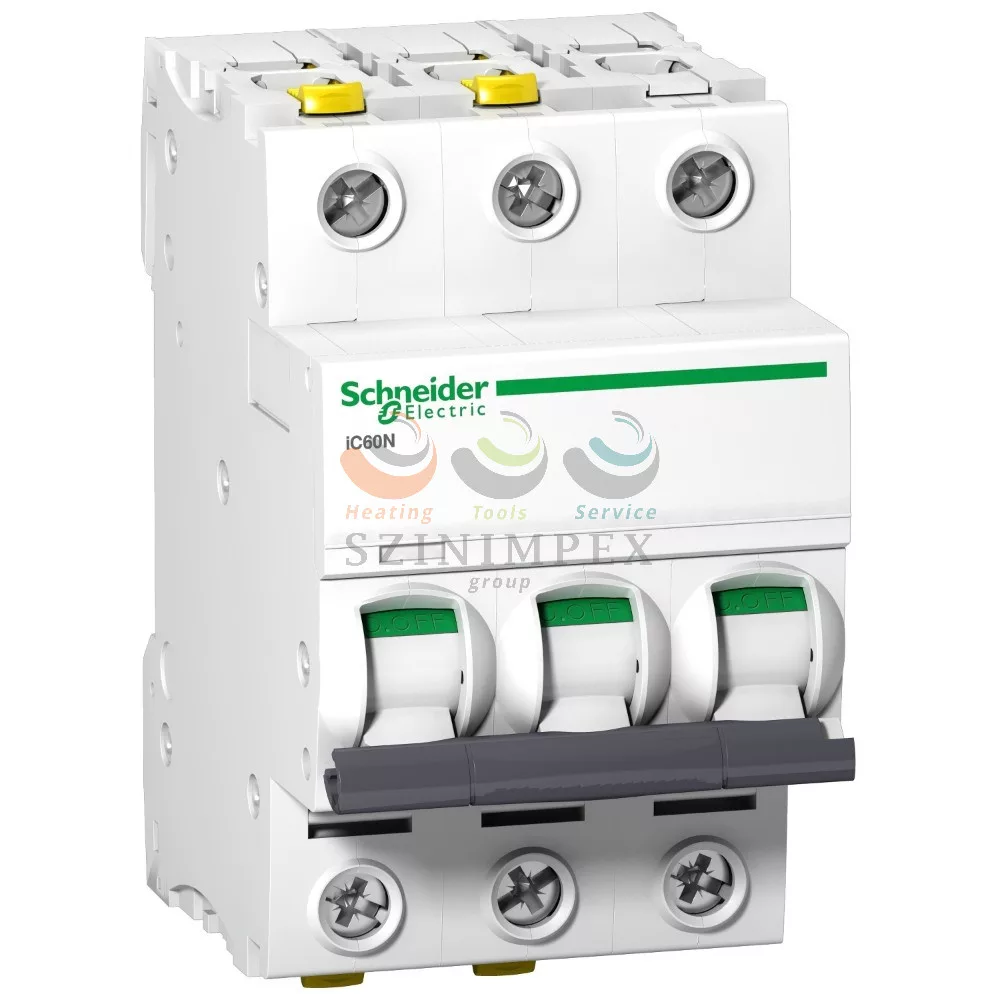

Schneider Electric ACTI9 iC60N kismegszakító, 3P, C, 25 A

27.03 €

Schneider Electric ACTI9 iC60N kismegszakító, 3P, C, 25 A

Name: Schneider Electric ACTI9 iC60N kismegszakító, 3P, C, 25 A
Brand: Schneider Electric
SKU: A9F04325
Price: 27.03 EUR
Availability: InStock

In stock

27.03 €

Delivery time:

1-3 munkanap

User Manual :

MEGNYITÁS

Rövid leírás:

A Schneider Electric ACTI9 iC60N kismegszakító, 3P, C, 25A (A9F04325) kisfeszültségű áramkörök túláramvédelmére és kapcsolására szolgáló készülék. Főbb jellemzői: Pólusok leírása: 3P; [In] névleges áram: 25 A.

Details

Részletes leírás:

A Schneider Electric ACTI9 iC60N kismegszakító, 3P, C, 25A (A9F04325) kisfeszültségű áramkörök túláramvédelmére és kapcsolására szolgáló készülék. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

A gyártói termékleírás alapján: Ez a termék egy Acti9 iC60N kisfeszültségű kismegszakító (MCB). Ez a 3P kismegszakító 3 védett pólussal rendelkezik, 25 A-es névleges áramerősséggel és C-kioldási görbével.

Műszaki paraméterek:

Pólusok leírása: 3P
[In] névleges áram: 25 A
görbe: C
védett pólusok száma: 3
IP védettségi szint: IP20 megfelel MSZ EN 60529; IP40 in moduláris szekrény (szigetelés II. osztály) megfelel MSZ EN 60529
Készülék alkalmazása: Elosztás

Kiválasztási szempontok:

A kiválasztásnál a pólusszámot, a kioldási karakterisztikát, a névleges áramot és a megszakítóképességet kell figyelembe venni.

Data

Vonalkód:

3 606 480 440 687

Gyártó:

Schneider Electric

Gyártói cikkszám:

A9F04325

Védett pólusok száma:

Termékcsalád:

Acti 9 iC60 kismegszakítók

Termékcsalád:

Acti 9

Terméknév:

Acti9 iC60

Készülék rövid neve:

iC60N

Készülék alkalmazása:

Elosztás

Pólusok leírása:

Védett pólusok száma:

[In] névleges áram:

25 A

Hálózat típusa:

AC; DC

Kioldóegység technológia:

Termikus-mágneses

Görbe:

Szabványok:

IEC/EN 60947-2; IEC/EN 60898-1

Alkalmasság leválasztásra:

Igen megfelel IEC/EN 60898-1; Igen megfelel IEC/EN 60947-2

Felhasználási kategória:

AC megfelel IEC/EN 60947-2

Termék vagy alkatrész típusa:

Kismegszakító

Hálózat frekvenciája:

50/60 Hz

Ue névleges üzemi feszültség:

12...15 V AC 50/60 Hz; 220...240 V AC 50/60 Hz; 380...415 V AC 50/60 Hz; 440 V AC 50/60 Hz; <= 180 V DC

Megszakítási kapacitás:

36 kA Icu -12...15 V AC 50/60 Hz megfelel IEC/EN 60947-2; 20 kA Icu -220...240 V AC 50/60 Hz megfelel IEC/EN 60947-2; 10 kA Icu -380...415 V AC 50/60 Hz megfelel IEC/EN 60947-2; 6 kA Icu -440 V AC 50/60 Hz megfelel IEC/EN 60947-2; 10 kA Icu -<= 180 V DC megfelel IEC/EN 60947-2; 6000 A Icn -400 V AC 50/60 Hz megfelel IEC/EN 60898-1

[Ui] névleges szigetelési feszültség:

500 V AC 50/60 Hz megfelel IEC/EN 60947-2

[Uimp] névleges lökő-feszültség állóság:

6 kV megfelel IEC/EN 60947-2

Rögzítési mód:

Klipszes; Installált kivehető fésűs összekötősín

Magasság:

91 mm

Szélesség:

54 mm

Mélység:

78,5 mm

Szín:

Fehér

9 mm-es osztások:

Csatlakozás típusa:

Kettős csatlakozó (felső vagy alsó) , for 1 cable(s) , 1…25 mm², merev, réz; Kettős csatlakozó (felső vagy alsó) , for 1 cable(s) , 1…16 mm², rugalmas, réz; Kettős csatlakozó (felső vagy alsó) , for 1 cable(s) , 1…16 mm², sodrott, érvéghüvellyel, réz; Kettős csatlakozó (felső vagy alsó) , for 1,0 cable(s) , rugalmas, réz vagy alumínium, with ring terminal and accessory

Csatlakozási távolság:

18 mm fázisok között

Elektromos élettartam:

10000 ciklus

Földzárlat elleni védelem:

Különálló blokk

Helyi jelzés:

Szétkapcsolásjelző

Korlátozási osztály:

3 megfelel EN/IEC 60898-1

Mechanikai tartósság:

20000 ciklus

Meghúzási nyomaték:

2 N.m felső vagy alsó

Mágneses kioldási korlát:

8 x In +/- 20%

Rögzítő támogatás:

35 mm DIN sín

Vezetékcsupaszítás hossza:

14 mm for felső vagy alsó connection

Vezérlés típusa:

Kapcsoló

Érintkező helyzetjelző:

Igen

IP védettségi szint:

IP20 megfelel MSZ EN 60529; IP40 in moduláris szekrény (szigetelés II. osztály) megfelel MSZ EN 60529

Relatív páratartalom:

95 % -55 °C

Szennyezettségi fok:

3 megfelel IEC/EN 60947-2

Tárolási környezeti levegő hőmérséklet:

-40…85 °C

Túlfeszültségi kategória:

Üzemi környezeti levegő hőmérséklet:

-35…70 °C

Gyártói adatlap:

LETÖLTÉS

Weight:

360 g/db
