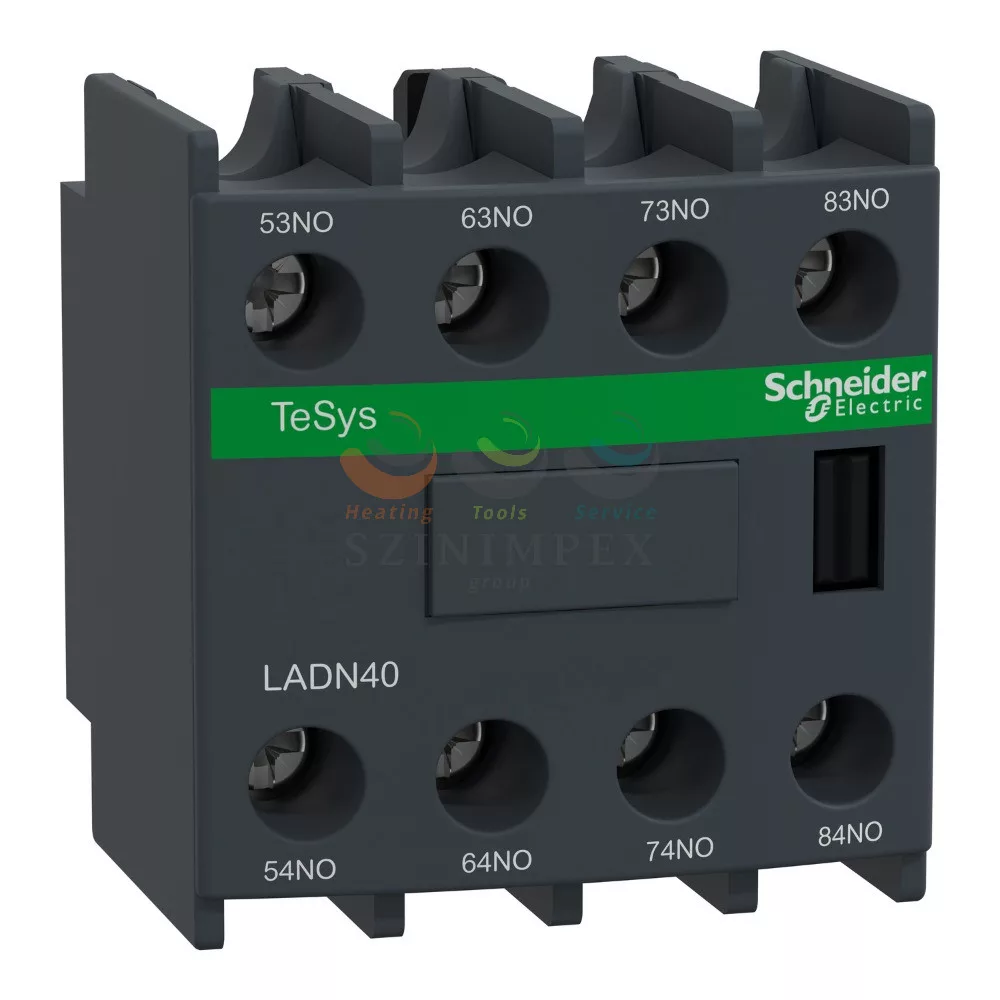

Schneider Electric segédérintkező blokk, homloklapi, 4Z, csavaros csatlakozás

8 205 Ft
(6 462 Ft+áfa)

Schneider Electric segédérintkező blokk, homloklapi, 4Z, csavaros csatlakozás

Name: Schneider Electric segédérintkező blokk, homloklapi, 4Z, csavaros csatlakozás
Brand: Schneider Electric
SKU: LADN40
Price: 8205 HUF
Availability: InStock

Raktáron

8 205 Ft
(6 462 Ft+áfa)

Szállítási idő:

1-3 munkanap

Használati útmutató :

MEGNYITÁS

Rövid leírás:

A Schneider Electric Segédérintkező blokk, homloklapi, 4Z, csavaros csatlakozás (LADN40) Schneider Electric készülékek vagy tokozatok szereléséhez és kiegészítéséhez használható tartozék. Főbb jellemzői: Pólusérintkezők összetétele: 4 NO; IP védettségi fokozat: IP2X megfelel MSZ EN 60529.

Nagyobb projektre vagy céges beszerzésre készül?

Nagyobb mennyiségű vagy projektjellegű megrendelés esetén kérjen személyre szabott ajánlatot!

Egyedi ajánlatot kérek

Részletek

Részletes leírás:

A Schneider Electric Segédérintkező blokk, homloklapi, 4Z, csavaros csatlakozás (LADN40) Schneider Electric készülékek vagy tokozatok szereléséhez és kiegészítéséhez használható tartozék. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

Műszaki paraméterek:

Pólusérintkezők összetétele: 4 NO
IP védettségi fokozat: IP2X megfelel MSZ EN 60529
tartománykompatibilitás: TeSys D CAE; TeSys D LC1D; TeSys F LC1F; TeSys F CR1F; TeSys Deca CAE; TeSys Deca LC1D
Ue névleges üzemi feszültség: 6 V AC 26 MHz...1 GHz
Mélység: 42 mm
Szín: Sötétszürke

Kiválasztási szempontok:

A kiválasztásnál a kompatibilis termékcsaládot, a méretet, az anyagot, a rögzítési módot és a beépítési helyet kell ellenőrizni.

Nagyobb projektre vagy céges beszerzésre készül?

Nagyobb mennyiségű vagy projektjellegű megrendelés esetén kérjen személyre szabott ajánlatot!

Egyedi ajánlatot kérek

Adatok

Vonalkód:

3 389 110 384 437

Gyártó:

Schneider Electric

Gyártói cikkszám:

LADN40

Ui névleges szigetelési feszültség:

690 V megfelel IEC 60947-5-1/1991; 600 V megfelel UL94 (anyag V0); 600 V megfelel CSA 1010

Termékcsalád:

TeSys Deca Advanced

Termékcsalád:

Thalassa; TeSys Deca

Terméknév:

TeSys DF

Készülék rövid neve:

LAEB

Szabványok:

EN/IEC 60947-5-1, DIN VDE 0660 200-as rész; GB/T 14048.5; EN 50014; UL 60950; CSA C22.2 No 60950; IEC 60337-1:Clause 30.2; IEC 60335-2-40:Annex JJ; UL 60335-2-40:Annex JJ

Ue névleges üzemi feszültség:

6 V AC 26 MHz...1 GHz

Ui névleges szigetelési feszültség:

690 V megfelel IEC 60947-5-1/1991; 600 V megfelel UL94 (anyag V0); 600 V megfelel CSA 1010

[Ith] hagyományos szabad levegős termikus áram:

10 A (at 60 °C)

Le névleges üzemi áram:

6 A at 125...180 V AC-15: B300; 1,04 A at 6 V AC-15: B300; 0,55 A at 125 V DC-14; 0,1 A at 600 V DC-14

Pólusérintkezők összetétele:

4 NO

Rögzítési hely:

Mellső

Tartománykompatibilitás:

TeSys D CAE; TeSys D LC1D; TeSys F LC1F; TeSys F CR1F; TeSys Deca CAE; TeSys Deca LC1D

Termék vagy alkatrész típusa:

Segédérintkező csoport

Terméktanúsítványok:

CCC; UL-Aex; CSA-Ex; EAC; UKR

Magasság:

48 mm

Szélesség:

44 mm

Mélység:

42 mm

Szín:

Sötétszürke

Engedélyezhető rövid idejű teljesítmény:

100 A 60 °C 1 s; 120 A 60 °C 500 ms; 140 A 60 °C 100 ms

Kapcsolatok – sorkapcsok:

Csavaros csatlakozás 1 kábel 1…4 mm²rugalmas kábelvéggel; Csavaros csatlakozás 1 kábel 1…4 mm²rugalmas kábelvég nélkül; Csavaros csatlakozás 2 kábel 1…2,5 mm²rugalmas kábelvéggel; Csavaros csatlakozás 2 kábel 1…4 mm²rugalmas kábelvég nélkül; Csavaros csatlakozás 1 kábel 1…4 mm²merev kábelvég nélkül; Csavaros csatlakozás 2 kábel 1…4 mm²merev kábelvég nélkül

Mechanikai tartósság:

30 Mcycles

Meghúzási nyomaték:

1,7 N.m - csavarhúzóval Ø 6 mm-es lemez; 1,7 N.m - csavarhúzóval 2. sz. Philips; 1,7 N.m - csavarhúzóval pozidriv No 2

Minimális kapcsolási feszültség:

17 V

Minimális kapcsolási áram:

5 mA

Szigetelési ellenállás:

> 10 mOhm

Védelem típusa:

GL biztosító 10 A

Átfedés nélküli idő:

1,5 ms NC és NO kapcsolatok közötti de-energetizációkor nincs átfedés az NC és NO érintkezők között; 1,5 ms gerjesztéskor nincs átfedés az NC és NO érintkezők között

Működési magasság:

3600...4500 m

IP védettségi fokozat:

IP2X megfelel MSZ EN 60529

Tárolási környezeti levegő hőmérséklet:

-60…80 °C

Üzemi környezeti levegő hőmérséklet:

-5…60 °C

Gyártói adatlap:

LETÖLTÉS

Tömeg:

61 g/db
