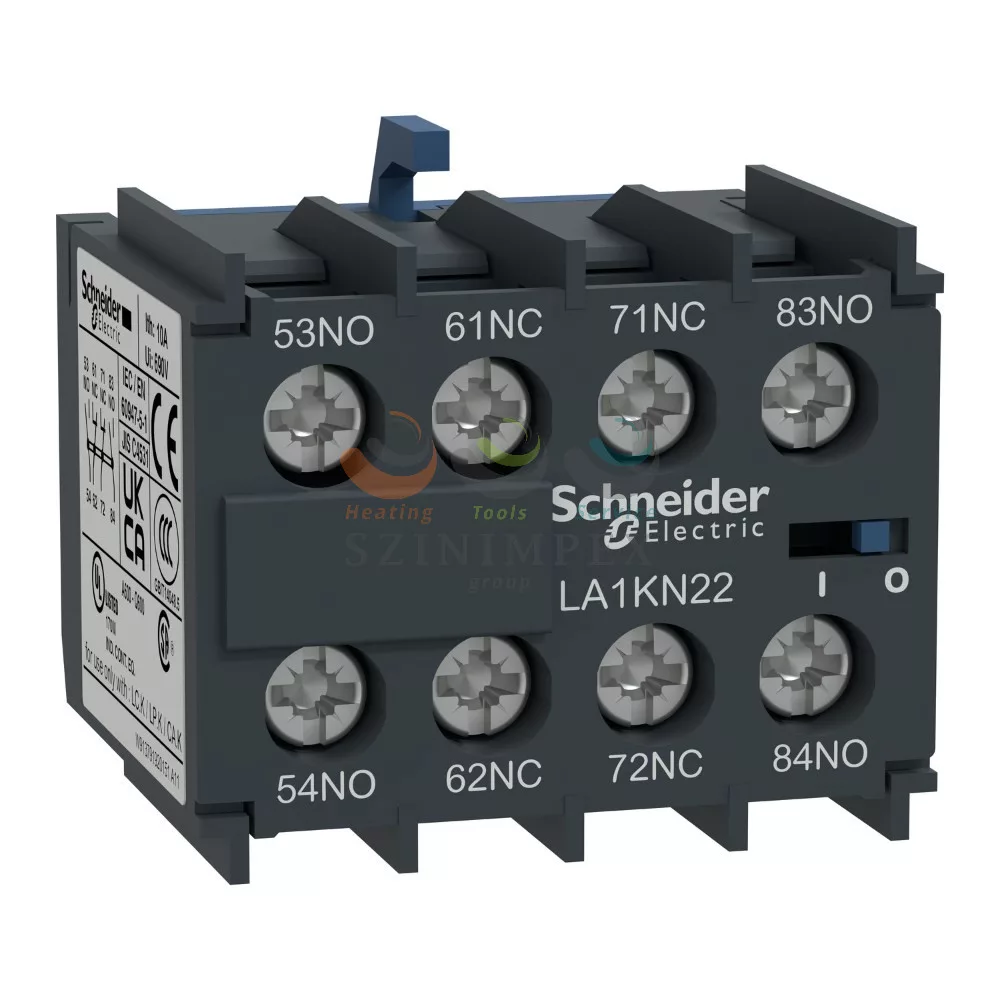

Schneider Electric segédérintkező, 2 záró, 2 nyitó

3 833 Ft
(3 019 Ft+áfa)

Schneider Electric segédérintkező, 2 záró, 2 nyitó

Name: Schneider Electric segédérintkező, 2 záró, 2 nyitó
Brand: Schneider Electric
SKU: LA1KN22
Price: 3833 HUF
Availability: InStock

Raktáron

3 833 Ft
(3 019 Ft+áfa)

Szállítási idő:

1-3 munkanap

Használati útmutató :

MEGNYITÁS

Rövid leírás:

A Schneider Electric Segédérintkező, 2 záró, 2 nyitó (LA1KN22) ipari vagy épületvillamossági rendszerekhez használható készülék vagy szerelési elem. Főbb jellemzői: Pólusérintkezők összetétele: 2 NO + 2 NC; IP védettségi fokozat: IP20 megfelel MSZ EN 60529.

Nagyobb projektre vagy céges beszerzésre készül?

Nagyobb mennyiségű vagy projektjellegű megrendelés esetén kérjen személyre szabott ajánlatot!

Egyedi ajánlatot kérek

Részletek

Részletes leírás:

A Schneider Electric Segédérintkező, 2 záró, 2 nyitó (LA1KN22) ipari vagy épületvillamossági rendszerekhez használható készülék vagy szerelési elem. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

A gyártói termékleírás alapján: TeSys K azonnali működésű segédérintkező-blokk, LC.K, LP.K, CA.K típusú kontaktorokhoz, csavaros kapcsokkal (kivéve LP4K, LP5K, CA4K). 2NO+2NC érintkezést biztosít névlegesen 10 A 690 V AC-ig, csavaros kapcsokkal csatlakoztatva.

Műszaki paraméterek:

Pólusérintkezők összetétele: 2 NO + 2 NC
IP védettségi fokozat: IP20 megfelel MSZ EN 60529
tartománykompatibilitás: TeSys K LC1K; TeSys K CA2SK; TeSys K CA3SK
Ue névleges üzemi feszültség: 6 V AC 26 MHz...1 GHz
Mélység: 35 mm
magasság: 30 mm

Kiválasztási szempontok:

A kiválasztásnál a termék funkcióját, névleges adatait, csatlakozását, méreteit és a kapcsolódó készülékekkel való kompatibilitását kell ellenőrizni.

Nagyobb projektre vagy céges beszerzésre készül?

Nagyobb mennyiségű vagy projektjellegű megrendelés esetén kérjen személyre szabott ajánlatot!

Egyedi ajánlatot kérek

Adatok

Vonalkód:

3 389 110 500 110

Gyártó:

Schneider Electric

Gyártói cikkszám:

LA1KN22

Ui névleges szigetelési feszültség:

690 V megfelel IEC 60947-5-1/1991; 600 V megfelel UL 60950; 600 V megfelel CSA C22.2 No 60950

Termékcsalád:

TeSys K mágneskapcsolók

Termékcsalád:

Thalassa

Terméknév:

TeSys K

Készülék rövid neve:

LA1LB

Szabványok:

EN/IEC 60947-5-1, DIN VDE 0660 200-as rész; UL 60950; CSA C22.2 No 60950; GB/T 14048.5; JIS C 4520; UL 60335-2-40:Annex JJ

Ue névleges üzemi feszültség:

6 V AC 26 MHz...1 GHz

Ui névleges szigetelési feszültség:

690 V megfelel IEC 60947-5-1/1991; 600 V megfelel UL 60950; 600 V megfelel CSA C22.2 No 60950

[Ith] hagyományos szabad levegős termikus áram:

10 A (at 50 °C)

Pólusérintkezők összetétele:

2 NO + 2 NC

Rögzítési hely:

Mellső

Tartománykompatibilitás:

TeSys K LC1K; TeSys K CA2SK; TeSys K CA3SK

Termék vagy alkatrész típusa:

Segédérintkező csoport

Terméktanúsítványok:

CCC; UL-Aex; CSA-Ex; CE; UKR

Magasság:

30 mm

Szélesség:

38 mm

Mélység:

35 mm

Engedélyezhető rövid idejű teljesítmény:

80 A 1 s; 60 A 500 ms; 110 A 100 ms

Kapcsolatok – sorkapcsok:

Csavaros csatlakozás 1 kábel 0,34…1,5 mm²rugalmas kábelvéggel; Csavaros csatlakozás 1 kábel 0,75…4 mm²rugalmas kábelvég nélkül; Csavaros csatlakozás 1 kábel 1,5…4 mm²merev; Csavaros csatlakozás 2 kábel 0,34…1,5 mm²rugalmas kábelvéggel; Csavaros csatlakozás 2 kábel 0,75…4 mm²rugalmas kábelvég nélkül; Csavaros csatlakozás 2 kábel 1,5…4 mm²merev

Kapcsolódó biztosíték névleges értéke:

10 A gG at <= 690 V megfelel IEC 60947-1

Meghúzási nyomaték:

1,3 N.m - csavarhúzóval 2. sz. Philips; 1,3 N.m - csavarhúzóval pozidriv No 2

Minimális kapcsolási feszültség:

17 V

Minimális kapcsolási áram:

5 mA

Szigetelési ellenállás:

> 10 mOhm

Átfedés nélküli távolság:

0,5 mm

Működési magasság:

2000 m

IP védettségi fokozat:

IP20 megfelel MSZ EN 60529

Tárolási környezeti levegő hőmérséklet:

-50…80 °C

Üzemi környezeti levegő hőmérséklet:

-25…50 °C

Gyártói adatlap:

LETÖLTÉS

Tömeg:

45 g/db
