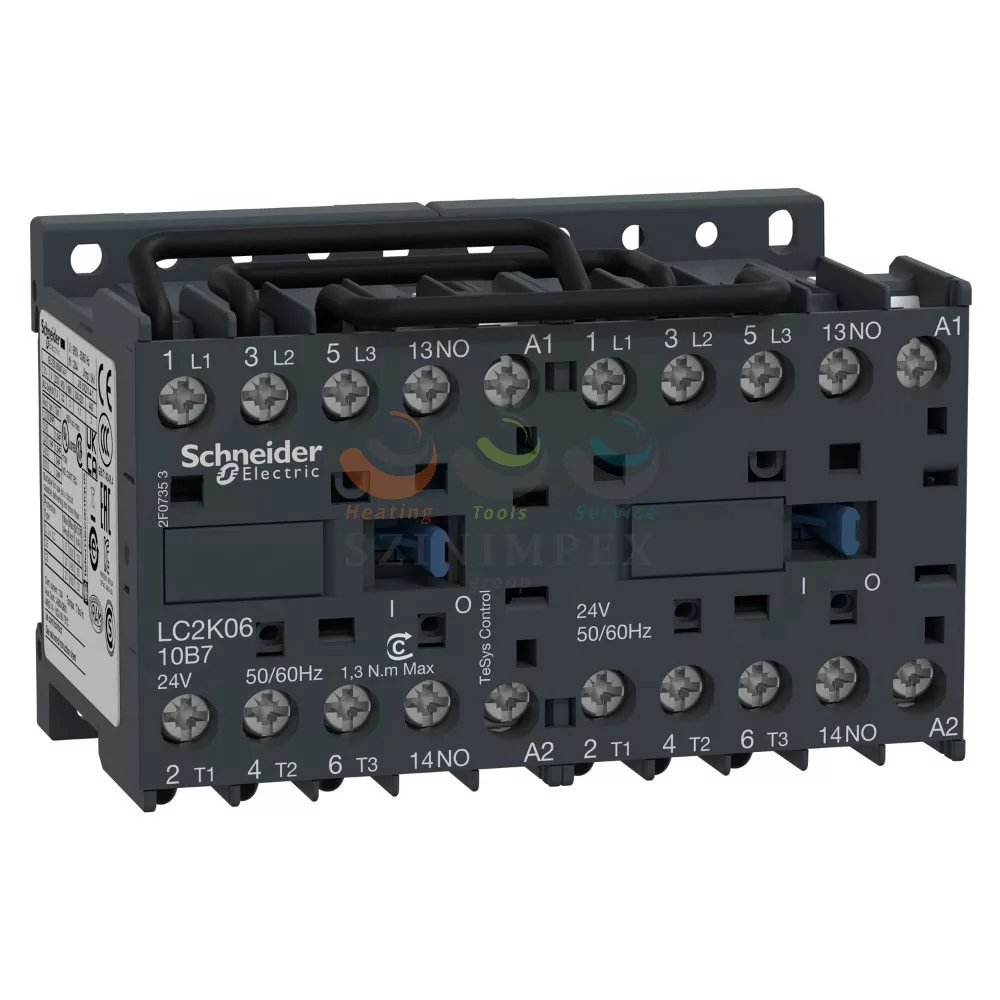

Schneider Electric irányváltó mágneskapcsoló 6 A, 1 záró, AC, 50/60 Hz

21 893 Ft
(17 238 Ft+áfa)

Schneider Electric irányváltó mágneskapcsoló 6 A, 1 záró, AC, 50/60 Hz

Name: Schneider Electric irányváltó mágneskapcsoló 6 A, 1 záró, AC, 50/60 Hz
Brand: Schneider Electric
SKU: LC2K0610M7
Price: 21893 HUF
Availability: InStock

Raktáron

21 893 Ft
(17 238 Ft+áfa)

Szállítási idő:

1-3 munkanap

Használati útmutató :

MEGNYITÁS

Rövid leírás:

A Schneider Electric Irányváltó mágneskapcsoló 6A, 1 záró, AC, 50/60 Hz (LC2K0610M7) motorok és más villamos fogyasztók vezérelt kapcsolásához használható kapcsolókészülék. Főbb jellemzői: IP védettségi fokozat: IP20 megfelel VDE 0106-1; Segédérintkezők összetétele: 1 NO.

Nagyobb projektre vagy céges beszerzésre készül?

Nagyobb mennyiségű vagy projektjellegű megrendelés esetén kérjen személyre szabott ajánlatot!

Egyedi ajánlatot kérek

Részletek

Részletes leírás:

A Schneider Electric Irányváltó mágneskapcsoló 6A, 1 záró, AC, 50/60 Hz (LC2K0610M7) motorok és más villamos fogyasztók vezérelt kapcsolásához használható kapcsolókészülék. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

Műszaki paraméterek:

IP védettségi fokozat: IP20 megfelel VDE 0106-1
Segédérintkezők összetétele: 1 NO
kiegészítő érintkezők típusa: Típus pillanatnyi 1 NO
Kapcsoló alkalmazása: Motorvezérlés
Készülék alkalmazása: Vezérlés
Pólusok leírása: 3P

Kiválasztási szempontok:

A kiválasztásnál a főérintkezők terhelhetőségét, a használati kategóriát, a tekercsfeszültséget és a segédérintkezők kialakítását kell ellenőrizni.

Nagyobb projektre vagy céges beszerzésre készül?

Nagyobb mennyiségű vagy projektjellegű megrendelés esetén kérjen személyre szabott ajánlatot!

Egyedi ajánlatot kérek

Adatok

Vonalkód:

3 389 110 491 210

Gyártó:

Schneider Electric

Gyártói cikkszám:

LC2K0610M7

[Ue] névleges üzemi feszültség:

Betápláló áramkör: 6 V AC 50/60 Hz; Jelbemenet ENC_A, ENC_B, ENC_I: <= 690 V AC 50/60 Hz

Termékcsalád:

TeSys K mágneskapcsolók

Termékcsalád:

Thalassa

Terméknév:

TeSys K

Készülék rövid neve:

LC2V

Készülék alkalmazása:

Vezérlés

Pólusok leírása:

Szabványok:

EN/IEC 60947-4-2; GB/T 14048.4; UL 60947-4-1; CSA C22.2 No 60947-4-1; JIS C8201-5-1

[Ue] névleges üzemi feszültség:

Betápláló áramkör: 6 V AC 50/60 Hz; Jelbemenet ENC_A, ENC_B, ENC_I: <= 690 V AC 50/60 Hz

[Ui] névleges szigetelési feszültség:

Betápláló áramkör: 600 V megfelel UL 508-CM; Betápláló áramkör: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2; Jelbemenet ENC_A, ENC_B, ENC_I: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2; Jelbemenet ENC_A, ENC_B, ENC_I: 690 V megfelel IEC 60947-5-1/1991; Jelbemenet ENC_A, ENC_B, ENC_I: 600 V megfelel UL 508-CM; Betápláló áramkör: 600 V megfelel CSA C22.2 No 14; Jelbemenet ENC_A, ENC_B, ENC_I: 600 V megfelel CSA C22.2 No 14

Biztonság megbízhatósági szintje:

B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2; B10d = 20000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2

[Ith] hagyományos szabad levegős termikus áram:

20 A (at 60 °C) for betápláló áramkör; 10 A (at 50 °C) for jelbemenet ENC_A, ENC_B, ENC_I

[Uimp] névleges impulzusállósági feszültség:

8 kV

Elektromos élettartam:

1,3 Mcycles 6 A AC-3e Ue mellett <= 440 V; 1,3 Mcycles 6 A AC-4 Ue mellett <= 440 V; 0,05 Mcycles 36 A AC-41 Ue mellett <= 440 V

Használati kategória:

AC-3e; AC-4; AC-41

Kapcsolatok – sorkapcsok:

Csavaros csatlakozás 1 kábel 1,5…4 mm²tömör; Csavaros csatlakozás 1 kábel 0,75…4 mm²rugalmas kábelvég nélkül; Csavaros csatlakozás 1 kábel 0,34…2,5 mm²rugalmas kábelvéggel; Csavaros csatlakozás 2 kábel 1,5…4 mm²tömör; Csavaros csatlakozás 2 kábel 0,75…4 mm²rugalmas kábelvég nélkül; Csavaros csatlakozás 2 kábel 0,34…1,5 mm²rugalmas kábelvéggel

Kapcsoló alkalmazása:

Motorvezérlés

Kapcsolódó biztosíték névleges értéke:

25 A gG at <= 440 V for betápláló áramkör; 25 A aM for betápláló áramkör; 10 A gG for jelbemenet ENC_A, ENC_B, ENC_I megfelel IEC 60947-1; 10 A gG for jelbemenet ENC_A, ENC_B, ENC_I megfelel VDE 0660-102

Készülék megjelenése:

Gyárilag összeszerelt irányváltó erősáramú gyűjtősínnel

Le névleges üzemi áram:

6 A (at <60 °C) at <= 440 V AC AC-3e for betápláló áramkör; 6 A (at <60 °C) at <= 440 V AC AC-4 for betápláló áramkör

Maximális működési sebesség:

3600 cikl/h

Mechanikai tartósság:

5 Mcycles

Meghúzási nyomaték:

0,8…1,3 N.m - mellett csavaros csatlakozás 2. sz. Philips; 0,8…1,3 N.m - mellett csavaros csatlakozás Ø 6 mm-es lemez; 0,8…1,3 N.m - mellett csavaros csatlakozás pozidriv No 2

Motorteljesítmény kW:

1,5 kW -220...240 V AC 50/60 Hz; 2,2 kW -380...415 V AC 50/60 Hz; 3 kW -440 V AC 50/60 Hz

Működési idő:

10...20 ms tekercs feszültség alá helyezés és NO zárás; 10...20 ms tekercs áramtalanítás és NO nyitás

Névleges megszakítóképesség:

110 A at 220...240 V conforming to IEC 60947-1; 110 A at 380...415 V conforming to IEC 60947-1; 110 A at 415 V conforming to IEC 60947-1; 110 A at 440 V conforming to IEC 60947-1; 80 A at 500 V conforming to IEC 60947-1; 70 A at 660/690 V conforming to IEC 60947-1

Rekeszelés típusa:

Mechanikus

Rögzítő támogatás:

Lemez vagy panel szerelőkészlettel; Sín

Segédérintkezők összetétele:

1 NO

Termék vagy alkatrész típusa:

Irányváltó megszakító kontaktor

Terméktanúsítványok:

CCC; UL-Aex; CSA-Ex; EAC; CE; UKR

Túlfeszültségi kategória:

III

Vezérlőkör feszültség:

220...230 V AC 50/60 Hz

Vezérlőáramkör típusa:

AC -50/60 Hz

Bekapcsolási teljesítmény VA-ban:

30 VA (at 20 °C)

Hőleadás:

1,3 W

Jelző áramkör frekvencia:

<= 400 Hz

Kiegészítő érintkezők típusa:

típus pillanatnyi 1 NO

Minimális kapcsolási feszültség:

17 V for jelbemenet ENC_A, ENC_B, ENC_I

Minimális kapcsolási áram:

5 mA for jelbemenet ENC_A, ENC_B, ENC_I

Szigetelési ellenállás:

> 10 mOhm for jelbemenet ENC_A, ENC_B, ENC_I

Tartóáram fogyasztás VA-ban:

4,5 VA (at 20 °C)

Vezérlőáramkör feszültséghatárai:

Működési: 0,8...1,15 Uc (at <50 °C); Kidobás: 0,2...0,75 Uc (at <50 °C)

Átfedés nélküli távolság:

0,5 mm

Működési magasság:

2000 m nélkül

IP védettségi fokozat:

IP20 megfelel VDE 0106-1

Tárolási környezeti levegő hőmérséklet:

-50…80 °C

Üzemi környezeti levegő hőmérséklet:

-25…50 °C

Gyártói adatlap:

LETÖLTÉS

Tömeg:

360 g/db
