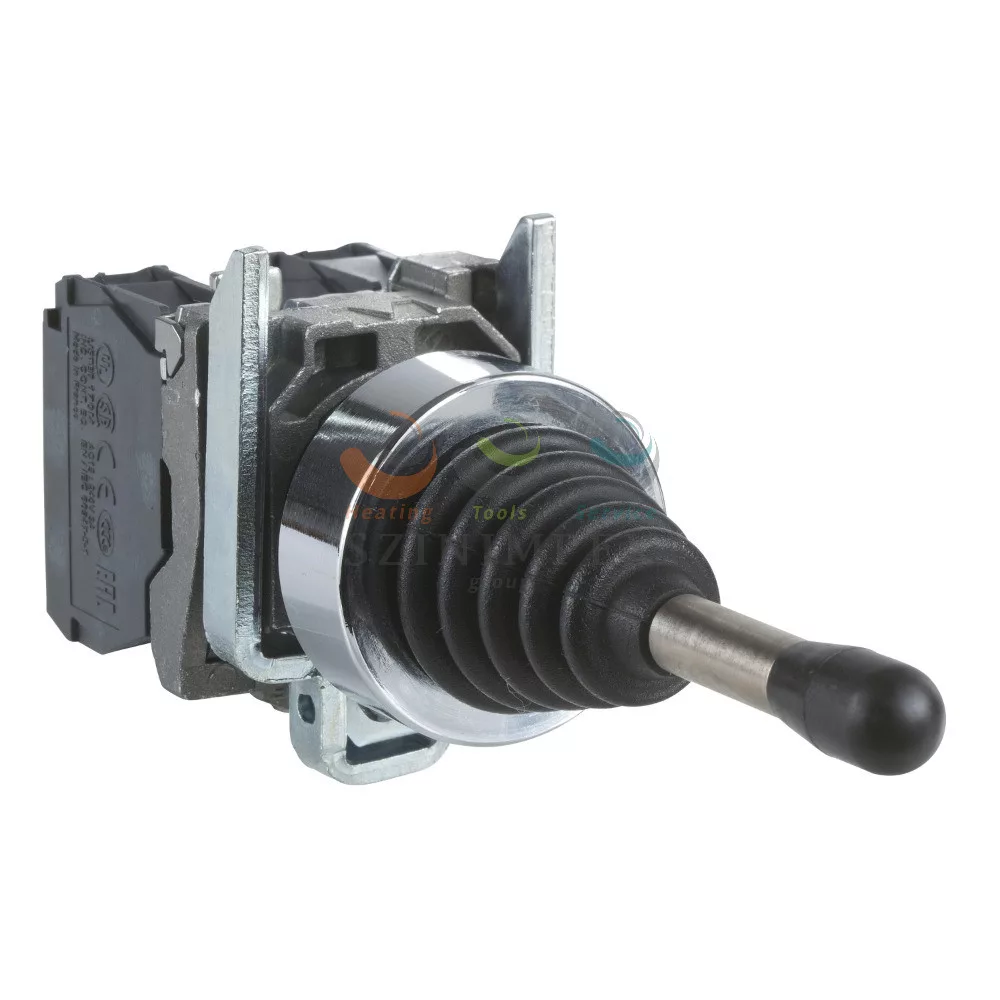

Schneider Electric harmony XD4 fém joystick, Ø22, 2 irányú, visszatérő, irányonként 1NO, csavaros csatlakozó

26 929 Ft
(21 203 Ft+áfa)

Schneider Electric harmony XD4 fém joystick, Ø22, 2 irányú, visszatérő, irányonként 1NO, csavaros csatlakozó

Name: Schneider Electric harmony XD4 fém joystick, Ø22, 2 irányú, visszatérő, irányonként 1NO, csavaros csatlakozó
Brand: Schneider Electric
SKU: XD4PA22
Price: 26929 HUF
Availability: InStock

Raktáron

26 929 Ft
(21 203 Ft+áfa)

Szállítási idő:

1-3 munkanap

Használati útmutató :

MEGNYITÁS

Rövid leírás:

A Schneider Electric Harmony XD4 fém joystick, Ø22, 2 irányú, visszatérő, irányonként 1NO, csavaros csatlakozó (XD4PA22) villamos vezetékek vagy fogyasztók csatlakoztatásához használható szerelvény. Főbb jellemzői: Érintkezők anyaga: Ezüst ötvözet (Ag/Ni); IP védettségi szint: IP66 megfelel MSZ EN 60529.

Nagyobb projektre vagy céges beszerzésre készül?

Nagyobb mennyiségű vagy projektjellegű megrendelés esetén kérjen személyre szabott ajánlatot!

Egyedi ajánlatot kérek

Részletek

Részletes leírás:

A Schneider Electric Harmony XD4 fém joystick, Ø22, 2 irányú, visszatérő, irányonként 1NO, csavaros csatlakozó (XD4PA22) villamos vezetékek vagy fogyasztók csatlakoztatásához használható szerelvény. Az adott kivitel műszaki jellemzői alapján illeszthető a tervezett villamos vagy automatizálási feladathoz.

Műszaki paraméterek:

Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
IP védettségi szint: IP66 megfelel MSZ EN 60529
csatlakozás típusa: Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1; Csavaros csatlakozás, >= 1 x 0,22 mm² kábelvég nélkül megfelel IEC 60947-1
kezelő típusa: Rugós a 0 pozícióba, hosszú működtető kar 54 mm hosszúság
külső tokozat anyaga: Króm bevont fém
rögzítőperem anyaga: Zamak

Kiválasztási szempontok:

A kiválasztásnál a pólusszámot, a névleges áramot és feszültséget, a csatlakozás módját, valamint a mechanikai kialakítást kell egyeztetni.

Nagyobb projektre vagy céges beszerzésre készül?

Nagyobb mennyiségű vagy projektjellegű megrendelés esetén kérjen személyre szabott ajánlatot!

Egyedi ajánlatot kérek

Adatok

Vonalkód:

3 389 110 887 419

Gyártó:

Schneider Electric

Gyártói cikkszám:

XD4PA22

Termékcsalád:

Harmony XB4

Termékcsalád:

Harmony XK

Készülék rövid neve:

XD5

Csatlakozás típusa:

Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1; Csavaros csatlakozás, >= 1 x 0,22 mm² kábelvég nélkül megfelel IEC 60947-1

Kezelő helyzet információ:

3 pozíció

Kezelő típusa:

Rugós a 0 pozícióba, hosszú működtető kar 54 mm hosszúság

Kezelő utasítás információ:

2 irány

Külső tokozat anyaga:

Króm bevont fém

Minimális rendelési mennyiég:

Rögzítőperem anyaga:

Zamak

Szerelési átmérő:

22,5 mm

Termék vagy alkatrész típusa:

Joystick vezérlő

Érintkezők működése:

Lassan bontó

Érintkezők típusa és összetétele:

1 NO

[Ui] névleges szigetelési feszültség:

600 V (szennyezési fok 3) megfelel IEC 60947-1

[Uimp] névleges lökő-feszültség állóság:

6 kV megfelel IEC 60947-1

CAD teljes magasság:

46,5 mm

CAD teljes szélesség:

30 mm

CAD teljes mélység:

109 mm

[Ie] névleges üzemi áram:

0,1 A -250 V, DC-14, R300 megfelel IEC 60947-5-1/1991; 0,22 A -125 V, DC-14, R300 megfelel IEC 60947-5-1/1991

[Ith] egyezményes nyitott szerelési termikus áram:

10 A megfelel IEC 60947-5-1/1991

Csavarfej alakja:

Kereszt megfelelő Philips no 1 csavarhúzó; Kereszt megfelelő pozidriv No 1 csavarhúzó; Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó; Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó

Elektromos élettartam:

1000000 ciklus, AC-15: B300, 2 A -230 V, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1 K. melléklet; 1000000 ciklus, AC-15: B300, 3 A -125...180 V, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1 K. melléklet; 1000000 ciklus, AC-15: B300, 4 A -24 Veff, sebesség <3600 cikl/h, terhelés: 0,5 szabvány: IEC 60947-5-1 K. melléklet; +2 további változat

Ellenállás nagy nyomású mosóval szemben:

7000000 Pa -55 °C, távolság: 0,1 m

Horony irányonként:

Jelzőegység fej:

Kerek

Készülék megjelenése:

Komplett termék

Mechanikai tartósság:

1000000 ciklus

Meghúzási nyomaték:

0,8…1,2 N.m megfelel IEC 60947-1

Pozitív nyitás:

Nincs

Rövidzárlat-védelem:

10 A megszakító típus gG megfelel IEC 60947-5-1/1991

Érintkezők anyaga:

Ezüst ötvözet (Ag/Ni)

Érintkezők használata:

Szabvány

Szabványok:

IEC 60947-6-1; UL 508-CM; JIS C 4520; IEC 60947-5-1/1991; IEC 60947-5-5; IEC 60947-1; CSA C22.2 No 14; JIS C8201-2-2

IP védettségi szint:

IP669 megfelel MSZ EN 60529

IK védettségi fokozat:

IK03 megfelel IEC 50102

Terméktanúsítványok:

CSA-Ex; LROS (függőben); BV; UL listed; DNV-GL

Tárolási környezeti levegő hőmérséklet:

-40…70 °C

Üzemi környezeti levegő hőmérséklet:

-25…70 °C

Gyártói adatlap:

LETÖLTÉS

Tömeg:

122 g/db
